電氣圖的種類有哪些

更新時間:2020.06.13     作者:管理員      瀏覽次數:813

轉載請備注(http://www.002767.com/

   在電氣系統中,會有各種各樣的圖紙,作為電力人識圖是最基本的技術能力要求。只有正確識圖才能保證設備正確的安裝調試。對于一個變電站,會遇到各種各樣的圖紙。施工用的藍圖、白圖都有很多,每個電氣設備也有各自的圖紙??傮w來講,電氣圖主要分為系統原理圖、電路原理圖、安裝接線圖三種,下面簡單的介紹一下。

微機綜保

微機保護裝置

1、系統原理圖

   用較簡單的符號或帶有文字的方框,簡單明了地表示電路系統的最基本結構和組成,直觀表述電路中最基本的構成單元和主要特征及相互間關系。

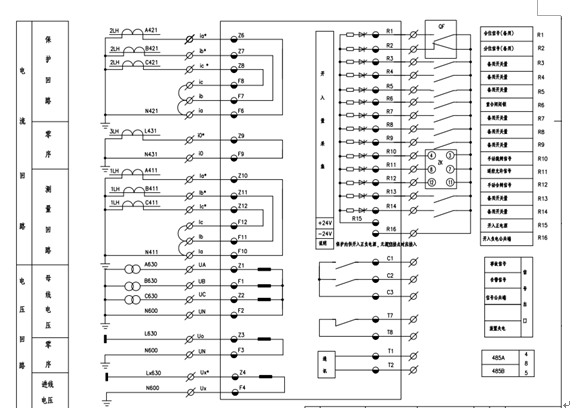

2、電路原理圖

   電路原理圖又分為集中式、展開式兩種。

1)集中式電路圖中各元器件等均以整體形式集中畫出,說明元件的結構原理和工作原理。識讀時需清楚了解圖中繼電器相關線圈、觸點屬于什么回路,在什么情況下動作,動作后各相關部分觸點發生什么樣變化。

2)展開式電路圖在表明各元件、繼電器動作原理、動作順序方面,較集中式電路圖有其獨特的優點。展開式電路圖按元件的線圈、觸點劃分為各自獨立的交流電流、交流電壓、直流信號等回路.凡屬于同一元件或繼電器的電流、電壓線圈及觸點采用相同的文字。展開式電路圖中對每個獨立回路,交流按U、V、W相序;直流按繼電器動作順序依次排列。識讀展開式電路圖時,對照每一回路右側的文字說明,先交流后直流,由上而下,由左至右逐行識讀。

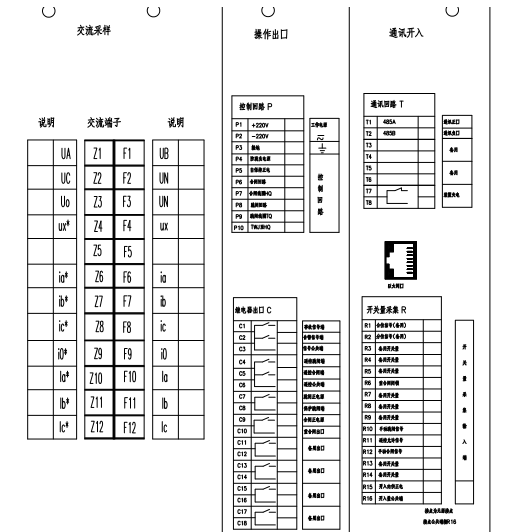

3、安裝接線圖

   安裝接線圖是以電路原理為依據繪制而成,是現場維修中不可缺少的重要資料。安裝圖中各元件圖形、位置及相互間連接關系與元件的實際形狀、實際安裝位置及實際連接關系相一致。圖中連接關系采用相對標號法來表示。

   對于布線接線的人,在現場一般只看安裝接線圖。對于電站的聯調人員,需要幾種圖紙都要看的。很多時候,設計圖紙也會出現一些問題,難免的事情,這就需要現場的調試人員及時發現及時處理,及時更正圖紙資料。

文章來自電力微機保護網
