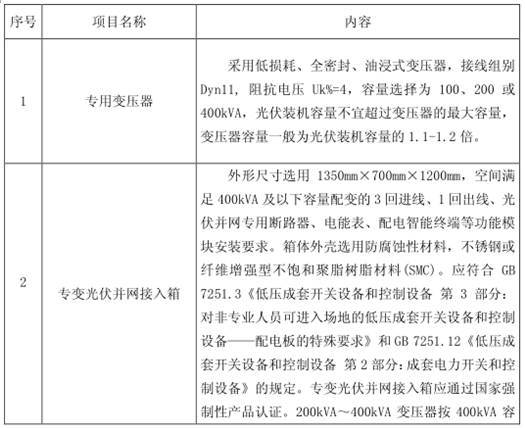

對于分布式光伏項目,一般在并網處安裝有光伏并網柜,在國家電網典型設計規范中,有明確的技術要求,技術要求如下:
但是在實際安裝應用中,每個地區都是有自己的技術要求,但是不管怎么改變,但是并網柜的作用都是一樣的。
分布式光伏并網柜的作用
1、當光伏本側出現電壓,頻率、過負荷等相關情況時,對本站設備造成潛在危險和對電網側產生沖擊和影響時,光伏防孤島保護裝置可以迅速向并網開關發出命令,讓期跳閘,從而迅速切除故障電路。
2、當電網側出現電壓、頻率方面的波動對本站造成沖擊的時候, 也能迅速的采集到相關信號,并能迅速的發出命令,指揮并網開關跳閘。
3、當本側出現故障,而電網側還有電,這時需要相關工作人員檢修,這時設備可以有效的防止電網側向本側反送電的情況,從而保證了本則光伏電站檢修人員的生命安全。
由此可見,分布式光伏電站的并網柜作用還是比較大的。對于大多數的地區使用的光伏發電并網柜都會使用到防孤島保護裝置和電能質量在線監測裝置。這兩款裝置在并網柜中經常使用到。
