微機保護裝置在電站中是非常重要的二次設備。主要起到測量、保護、控制、通訊等作用。其中控制一般是指的控制斷路器的合分閘。通過微機保護裝置,不僅可以通過開出測試對斷路器進行合分閘操作,還可以通過后臺監控系統,對開關進行合分閘。對于使得的微機保護測控裝置,通常有帶防跳和不帶防跳之分,那么什么是微機保護防跳、微機保護的防跳原理是什么?
微機保護防跳是 “開關跳躍”的簡稱,所謂“跳躍”是指當斷路器手動或自動合聞在有故障的線路上,繼電保護裝置將動作跳閘。此時,如果操作人員仍將控制開關放在合閘位置,或自動重合聞裝置的觸點未復歸,斷路器將發生再次合間因?yàn)榫€路上的故障未消除,繼電保護裝置又動作于跳聞,從而出現多次“跳合”的現象。一旦斷路器發生跳躍,將造成斷路器的判斷能力下降或損壞,甚至引起爆炸事故。所以防止“跳躍”的作用是保護斷路器。

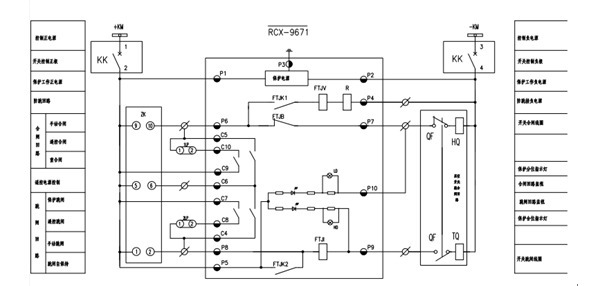

下圖為杭州繼保南瑞的一款產品的控制原理圖
由圖可知,F(xiàn)TJI,FTJV是防跳繼電器,在開關合閘和分閘的時候,相應的繼電器得電,輔助觸點相應動作,避免了開關跳躍的情況發生。
