微機五防系統的技術要求

更新時間:2020.05.31     作者:管理員      瀏覽次數:408

轉載請備注(http://www.002767.com/)

   微機五防監控系統在電站中使用很多。一般是與后臺監控系統配合使用。對于我們常見的微機五防系統,都必須具備哪些功能和技術要求。

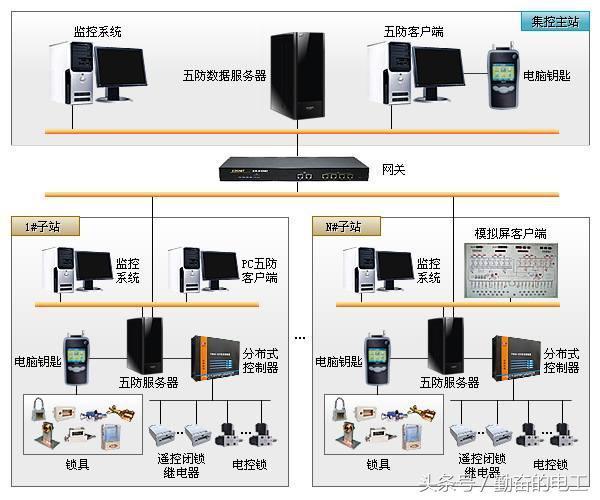

微機五防系統

1、監控系統操作經微機防誤系統閉鎖,其他操作使用電腦鑰匙進行常規操作。在“五防”工作站顯示一次主接線圖及設備當前位置情況,進行模擬預演及開出操作票。

2、具有操作票專家系統,利用計算機實現對倒閘操作票的智能開票及管理功能,能夠使用圖形開票、手工開票、典型票等方式開出完全符合“五防”要求的倒閘操作票,并能對操作票進行修改、打印。

3、具有操作及操作票追憶功能。電腦鑰匙應記錄在五防工作站上模擬的操作步驟,以及執行操作過程中的實際操作步驟,并對錯誤的操作步驟做提示標志。應能記錄16個以上的操作任務。

4、具有檢修、傳動功能(設置此狀態時需使用專用鑰匙)。在“五防”工作站設置檢修狀態后,“五防”工作站上拉合檢修(傳動)設備偶數次(拉合單數次應報警提示),則選定的設備在監控系統系統和電腦鑰匙中應開放閉鎖條件,同時閉鎖其他所有設備。檢修操作完畢之后,應能將電腦鑰匙回傳并與檢修前記憶開關位置比對,在確認對位無問題后方可恢復正常狀態。設置檢修狀態的設備應無數量限制并可重復設置。

5、電腦鑰匙可跳步(使用此功能需專用解鎖鑰匙)。在操作過程中鎖具出現問題,使用解鎖鑰匙完成此步操作后,可使用專用解鎖鑰匙在電腦鑰匙中跳過此步,繼續執行以后的操作。

6、具有操作終止功能。在操作過程中遇特殊情況終止操作,將電腦鑰匙回傳,主機應確認已完成的操作,并提示恢復未完成的操作步驟。在電腦鑰匙發出“無電”報警時應能完成此項功能。

7、具有重復操作功能。監控操作和使用電編碼鎖操作時,如設備未操作到位,可重復操作此步及此設備反方向的一步,同時記憶設備的位置。

8、電腦鑰匙可執行提示性操作。在某些操作步驟前可加步驟提示(如驗電、檢查負荷)。

9、電腦鑰匙具有全漢字庫漢字顯示設備編號,并具有操作步驟提示功能(語音提示功能運行單位自選),漢字庫標準使用最新版。

10、電腦鑰匙應具有110kV變電站內抗各種干擾的能力。在雷擊過電壓,一次回路操作,配電裝置內故障及其他強干擾作用下,電腦鑰匙應能正常工作。

11、電腦鑰匙應采用智能充電裝置,具有掉電記憶、自學鎖編碼、鎖編碼檢測、操作票瀏覽、操作記憶、音響提示功能;且鑰匙本身具有電能量顯示和無電報警。電腦鑰匙內電池應為鋰電池。電腦鑰匙、充電器的數量根據工程需要進行配置,具體數量見本規范書專用部分。電腦鑰匙應在室外?20℃溫度時也能正常使用。電腦鑰匙應每充電一次可連續操作在4h以上。

12、電腦鑰匙與五防工作站間信息傳遞,無電氣觸點,保證不受外界干擾。

13、鎖具應有專用的解鎖鑰匙3個。

14、有狀態檢測器,可防走空程序。具備操作票專家系統。

15、室外機械編碼鎖制作應采用防氧化和防腐材料。

16、電腦鑰匙應有內部照明,在晚上操作時能看清顯示。

17、鎖具設置要求。站內可操作(電動、手動)的高壓電氣設備須加裝鎖具(電編碼鎖、機械編碼鎖),數量應滿足現場實際需要。隔離開關、接地刀、臨時接地線、網門、遮欄門等采用電編碼鎖或掛鎖式機械編碼鎖進行閉鎖。鎖具的具體數量見本規范專用部分。

18、其他要求。閉鎖邏輯應經運行單位確認,閉鎖條件應滿足初期和最終規模的運行要求,修改、增加聯鎖條件、設備編碼應滿足運行要求。
