我國的供電主要靠國家電網供電,電力缺口也隨著經濟的發展,逐漸增大。對于很多大型企業,為了保證供電的可靠性,都會使用備自投保護裝置,備自投保護裝置是微機保護的一種,常見的有四種備自投方式,包括進線備自投方式、母聯備自投方式、橋備自投方式、變壓器備自投方式。

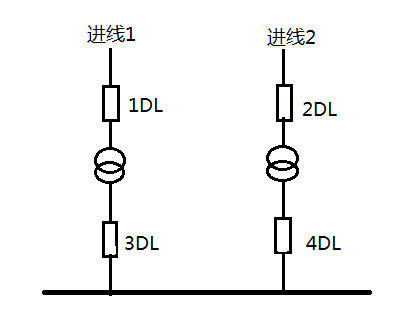

變壓器備自投方式的實現原理如下:
正常運行條件
1、主變壓器各側斷路器處于合位置,輔變壓器各側斷路器處于分位置。
2、母線有壓,輔變壓器進線有壓。
3、備自投投入開關處于投入位置。
啟動條件
主變壓器無電流,母線無電壓,且輔變壓器進線有壓
動作過程
當主變壓器無電流,母線無電壓,且輔變壓器進線有壓時,若主變壓器二次斷路器處于合位置,則經延時跳開主變壓器各側斷路器,確認跳開后,依次合上輔變壓器各側斷路器;若主變壓器二次斷路器處于分位置,則經延時依次合上輔變壓器一二次斷路器。
退出條件
1、備自投一次動作完畢
2、3DL、4DL均處于合位置
3、有備自投閉鎖輸入信號
4、備自投投入開關處于退出位置
