在電力系統,為了保證一次設備的安全穩定運行,經常會用到保護類的產品,如微機保護產品等。在很多時候,我們經常會聽到零序過流保護和剩余電流保護。兩種保護方式,很多人都會認為是一種保護功能,其實不是的。以下簡單的介紹一下。
1、零序電流保護
零序序電流保護是檢測三相不平衡電流,它的電流互感器只能對相線電流或零線電流進行檢測,不能同時對相線和零線電流檢測。檢測電流的數量級別一般多為數百至千安級別。安裝位置一般為配電線路(或輸電線路)的始端。
互感器的安裝方式
1)三根相線一起穿過一個零序電流互感器(CT)
2)三根相線各穿過一個(CT),
3)N線上裝一個(CT)(CT為零序電流互感器)
2、剩余電流保護
剩余電流保護是檢測線路上的泄漏電流的,它的電流互感器叫剩余電流互感器,只能檢測泄漏電流。當泄漏值超過整定值時,與之相連的剩余電流斷路器(也稱漏電開關、漏電斷路器等)就會動作,切斷負載的電源,對負載起保護作用。

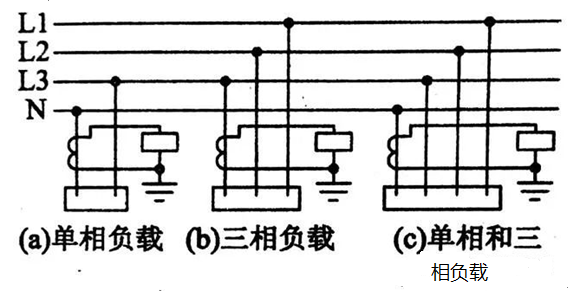

安裝接線方式也有三種:對單相負載保護時,相線和N線同時穿過CT,對三相負載進行保護時則三根相線同時穿過CT,又有單相負載又有三相負載時,相線和N線同時穿過CT(CT為剩余電流互感器),如圖所示。
