在分布式光伏電站中,為了出現孤網運行而造成的傷害,在光伏并網之前會加裝防孤島保護裝置或反孤島保護裝置。對于很多光伏人來講,都認為這兩者是一個產品,其實不是的,下面簡單的介紹一下兩者的區別。
1、概念上的區分
防孤島保護裝置是防止孤島效應出現,當裝置檢測到電網電壓異常時,為了防止出現孤島運行的現象,跳開并網開關,使得電站與電網解列。
反孤島保護裝置是已經形成了孤網運行,為了停止孤網運行,投入反孤島裝置,使孤網運行現象立即消失。
2、安裝方式的不同

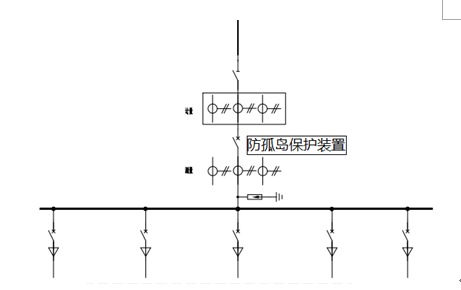

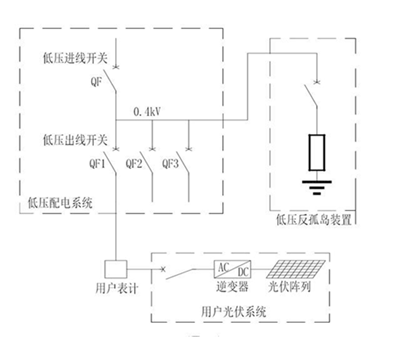

防孤島保護裝置主要安裝在光伏并網柜中,與并網開關配合使用。而反孤島保護裝置,主要是單獨安裝在并網柜附近,與并網開關形成互鎖。
如下圖
3、電壓等級上的區分
防孤島保護裝置是微機保護產品,在實際應用中主要分為高壓和低壓。而反孤島保護裝置主要是用于低壓380V,容量常見的一般有100KW.200KW。
4、外形上區分
以上為防孤島保護裝置與反孤島保護裝置區別介紹。希望對大家在選擇產品上有所幫助。
