在電力系統中,為了防止由于各種故障造成對人員設備的損傷,同時避免由于不必要的停電而造成的損失。在各個環節都加裝了相應的保護。其中35KV及以下的電壓等級的中壓系統由于出線多,操作頻繁。三相導體相間距,相對地的距離是比較近的。容易受到小動物的危害。常見的如電纜溝中容易進蛇、老鼠。再加上設備運行時間長,設備運行條件惡略導致的絕緣老化等等原因。中低壓系統的故障幾率要比高壓和超高壓系統高很多。
2016年陜西西郊變發生火災,導致西安近半個城區停電。造成的影響非常大。,事故起因是35KV電纜中間頭發生爆炸起火,電纜溝中存在可燃?xì)怏w發生閃爆。其中這就是一種電弧現象,電流經過某些絕緣介質所產生的瞬間火花。表現形式為弧光放電燃燒。故障時產生的電弧光快速釋放能量使得壓力和溫度瞬間增加,電弧一旦形成,周圍的空氣就立刻會被電離,會產生的強大的爆炸壓力和高溫。不及時切除,對人員和設備會造成非常大的危害。
目前國內用于中低壓系統中保護的局限性:變壓器后備過流保護典型的動作時間為1.2S-2.0S;采用饋線過流保護閉鎖變壓器過流保護,典型的動作時間為300ms-500ms;采用環流原理的高阻抗母線差動保護,一般動作時間為30ms-50ms,加上斷路器的分閘時間,切除故障的時間應該會大于100ms;目前國內的微機保護裝置價格質量參差不齊。對于一些質量稍微差的微機保護可靠性上會差很多。
不同燃弧時間對以下設備造成的危害:
不同燃弧時間對設備造成的損壞 | |
電弧燃燒時間/ms | 設備損壞程度 |
35 | 沒有明顯損壞,一般可以在檢驗絕緣電阻后投入使用 |
100 | 設備損壞較小,在開關柜再次投入運行之前僅需要進行清潔或某些小處理 |
500 | 設備損壞很嚴重,現場人員可能受到傷害,必須更換部分設備才能再次投入 |
弧光耐受時間表:

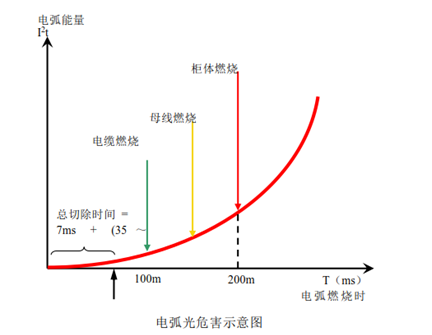

由圖可以看出,只有當總切除時間小于100ms,才能保證設備不受損傷。
目前南方電網在技術要求上明確要求在中低壓開關柜配置弧光保護。在國內其他省份設計院也是把弧光保護設計在列。目的就是在設備安全投入使用中,當設備運行過程中檢測到弧光信號,在極短時間內切除故障,保障人員和設備的安全。把損失降低到最低。
