光伏發電-逆功率保護裝置

更新時間:2020.05.20     作者:管理員      瀏覽次數:525

轉載請備注(http://www.002767.com/)

   光伏發電是目前比較好的發電模式,通過太陽能電池板,將光能轉換成電能供人們使用。隨著行業的發展,光伏發電可謂是遍地都是。其中分布式光伏是一種相對裝機容量小的發電系統。并網電壓等級一般為10KV、400V和220V。一般安裝位置為廠房屋頂、商業屋頂、農村屋頂或一些閑置的空地。在電氣方面,為了保證安全運行,多數會使用防孤島保護裝置。其主要功能為高壓保護、低壓保護、高頻保護、低頻保護等。但對于一些分布式光伏電站,要求自發自用,余電不讓并網。也可以說光伏電站連網但不并網。此時需要使用的是逆功率保護。

逆功率保護裝置

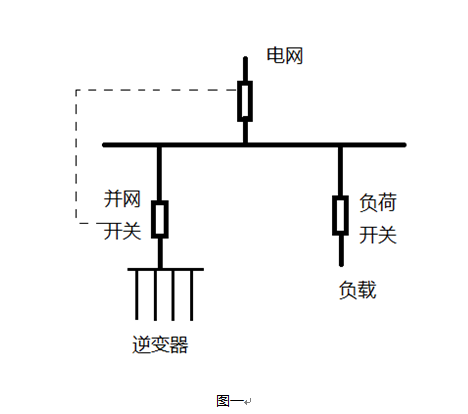

   逆功率保護裝置也稱為防逆流保護裝置。作用為檢測并網點的功率,當反方向出現功率時,即為逆功率,達到保護定值后,跳開并網開關。如圖一所示,一般這類電站屬于自發自用余電禁止并網。此時正常情況下光伏發的電和電網的電同時供負載運行。當光伏發電量大于負載用電時,此時電網開關會有反方向的電流入電網。為此逆功率保護裝置動作。當逆功率消失時,合并網開關。目前逆功率保護有的廠家是可以做到八路出口,合四路跳四路。



逆功率保護裝置

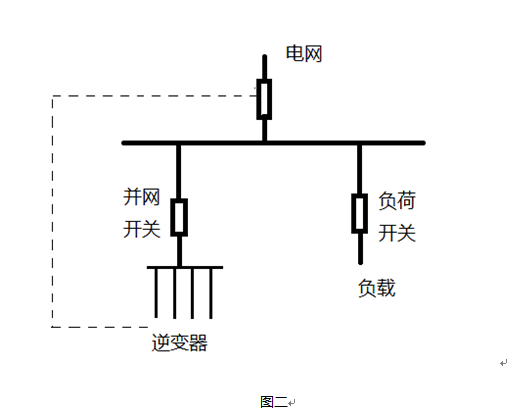

   然而對于有些電站也是要求使用逆功率保護,但是要求實時調節,即檢測并網點的功率方向?qū)崟r(shí)調節逆變器的有功輸出功率或啟停逆變器。這有點類似于集中式光伏電站中的AGC有功控制系統。一般是由類似通訊管理機的設備來完成的。通過485通訊線,給各個逆變器下達指令,理論上是可以達到實時調控,如圖二所示。但實際使用過程中相對前者會有幾個問題需要考慮。

1、安裝調試相對比較麻煩,前者屬于微機保護裝置,安裝在配電柜最后,設置好參數即可使用。后者需要根據實際逆變器的規約參數做通訊,逆變器廠家不同,型號不同,規約參數也不一樣,需要現場人員調試。

2、成本問題。相對前者,后者的成本就相對比較高,對于一個小型的光伏發電來講不太合適。



逆功率保護裝置

  逆功率保護裝置在自發自用余電不讓并網的系統中使用的比較多。使用微機保護裝置實現電站中的逆功率保護在實際應中比較廣泛。而使用通信管理機來實現此功能市場使用的比較少,而且技術也不成熟。相信不久的將來,中國的電力設備技術會越來越完善。技術水平和安全性更高。
