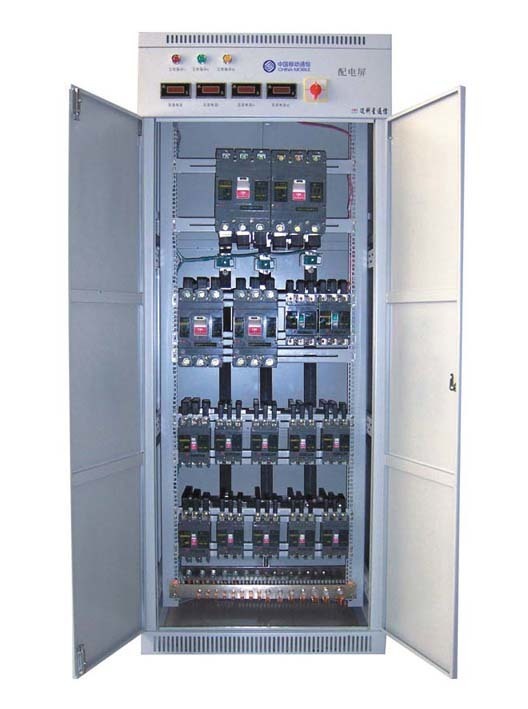

一、交流屏概括
交流配電屏根據不同用電設備和不同的用電量,一般由電壓表、電流表、開關(或自動開關)、保險、信號燈、線路等組成的分支開關控制分配柜。在整個動力系統中能監測總電壓、電流或分支電壓、電流使用情況,可根據所需情況開關支路。
二、交流屏的功能
集中有效的控制和監視低壓交流電源對用電設備的供電。交流配電屏應用于35 kV以下的變電站及用戶站,為變電站照明配電,變電站空調(風機),開關柜儲能電源,開關柜加熱電源等提供可靠電源。同時交流配電屏是移動基站最理想的配電設備之一。
三、交流屏 的配置清單
1 | ATS | 100A/3P | 套 | 1 | 國產優質 |
2 | 交流進線斷路器 | GM100M-3300-100A | 只 | 2 | 人民電器 |
3 | 交流互感器 | 100/5A | 只 | 6 | 正泰 |
4 | 防雷器 | C級防雷器 | 只 | 1 | 國產優質 |
5 | 儀表 | SN80三相系列 | 只 | 4 | 斯菲爾 |
6 | 多功能電度表 | DTZ341 | 只 | 2 | 湖南威勝 |
7 | 饋線監測單元 | KGL-64 | 臺 | 1 | 繼保南瑞 |
8 | 交流斷路器 | G65-3P-C32+SD | 只 | 20 | 人民電器 |
9 | 交流斷路器 | G65-3P-C63+SD | 只 | 10 | 人民電器 |
10 | 指示燈 | SAD16系列 | 只 | 30 | 國產優質 |
11 | 線材及結構件 | 套 | 2 | 繼保南瑞 | |
12 | 人工制費 | 套 | 2 | 繼保南瑞 | |
13 | 柜體及附件 | 2260*800*600 | 面 | 1 | 繼保南瑞 |
