在國家電網配電工程典型設計規范中,明確了反孤島裝置的使用要求和相關的技術規范。要求如下:
1、低壓公共電網分戶接入方式的光伏扶貧項目,在配電變壓器低壓出線開關
處加裝一套反孤島裝置。
2、反孤島裝置箱體外形尺寸采用 600mm×320mm×900mm,容量 100kW 或
200kW。若單回線路接入的光伏裝機容量超過 200kW,根據實際情況選擇相應容
量反孤島裝置。
3、反孤島裝置可在配電變壓器的多回低壓出線之間切換接入,200kW 容量的
反孤島裝置用于 3 回出線之間切換,100kW 容量的反孤島裝置用于 2 回出線之
間切換。反孤島裝置與低壓出線開關之間應具備電氣閉鎖功能

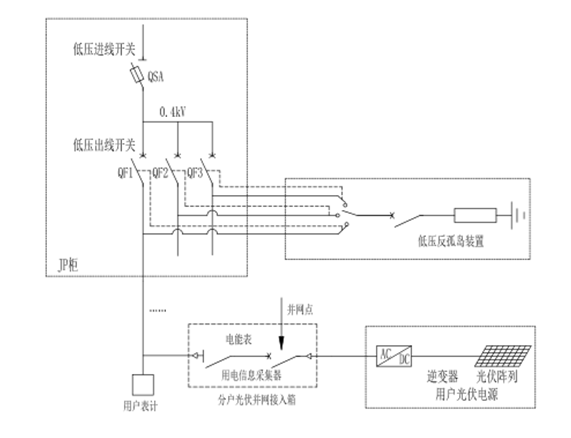

電氣主接線圖如下:
反孤島實現的原理分析:
變壓器屬于公共變壓器器,即光伏發電經過該變壓器升壓流向電網,同時用戶通過該變壓器降壓,將電能轉換成低壓供用戶使用。
正常情況下,低壓反孤島裝置開關處于斷開狀態,低壓出線開關QF1、QF2 、QF3開關閉合,光伏處于正常發電,用戶正常用電的狀態。
當電網出現故障或者正常維護檢修時,此時人為的將QF1、QF2 、QF3斷開,QSA斷開。此時正常情況下由于防孤島的作用,逆變器停止發電。電網不存在光伏反送電,可以保證電網檢修人員的安全。
當電網出現故障或者正常維護檢修時,此時人為的將QF1、QF2 、QF3斷開,QSA斷開。但是此時光伏發電依然沒有停止,原因是光伏發電量恰好供用戶正常使用。即使并網開關都斷開,但是逆變器防孤島功能未起作用。此時如果運檢人員可以手動投入反孤島裝置,通過反孤島的擾動負載的投入,使得低壓母線400V電壓擾動,促使逆變器的防孤島功能起作用,逼停逆變器。
以上是對反孤島的簡單介紹,希望對大家有所幫助。
