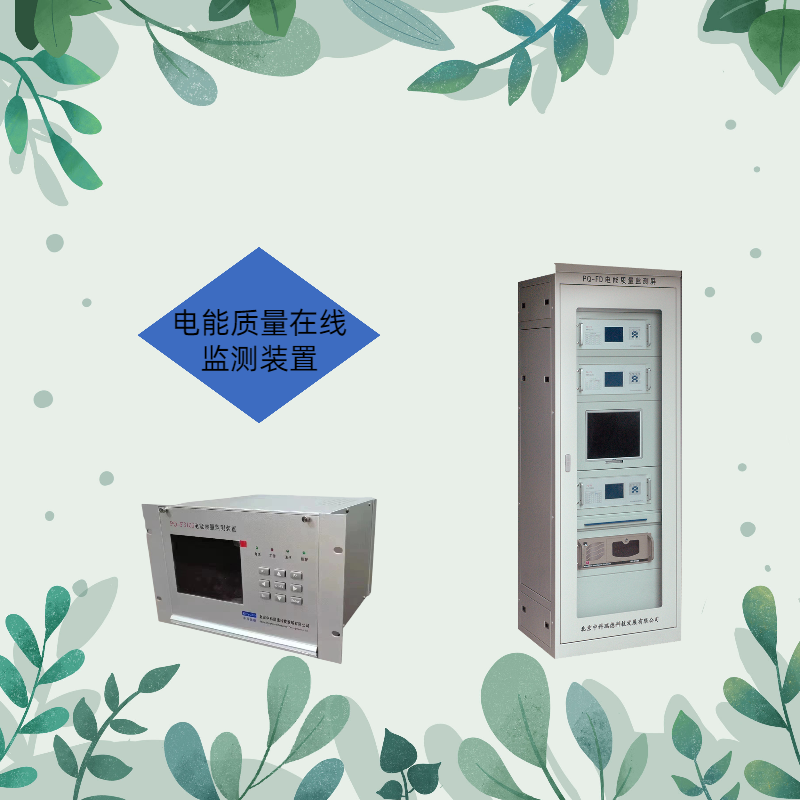

當下隨著分布式光伏發電項目的不斷發展,很多項目要求加裝電能質量在線監測裝置。目前市場很多產品,對于該產品的正確選擇問題個人談?wù)勛约旱挠^點。
一般產品技術要求
基本監測指標:
電網頻率、三相基波電壓、電流有效值,基波有功功率、無功功率、功率因數、相位等;
電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流;
諧波(2~65次):包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
高級監測指標:
間諧波、電壓波動、閃變,電壓驟升、驟降、短時中斷、暫時過電壓。
顯示功能:
裝置面板上帶有大屏幕彩色LCD顯示屏,實時顯示電能質量監測指標的數據。
設置功能:可對裝置基本參數、越限參數進行設置、修改和查看,并設有密碼保護。
記錄存儲功能:
裝置內置TF卡,可對基本監測指標和高級監測指標實時保存,實時數據在裝置上最長保存時間為三個月,之后按“先進先出”原則更新。
統計功能:
裝置具有對主要監測指標的在線統計功能,可統計分鐘內監測指標的瞬時值/三秒平均值(需要設置選擇)。
通訊功能:
裝置提供多種通訊接口方式,實現監測數據的實時傳輸或定時提取存儲記錄,可通過工業以太網接口與遠方電能質量管理中心通訊,也可通過RS232C/RS485接口,以GPRS方式(定制)與遠方通訊。
對時功能:
監測裝置具備網絡對時功能,可保持與遠方管理中心的時鐘一致。同時具備B碼對時功能,保證裝置時鐘的準確性。
事件觸發錄波功能:
可根據客戶要求設定事件觸發條件(手動或自動),記錄事件觸發前、后實時數據并保存,并保存有事件日志以供查詢。
如何選擇
1、是否需要入圍或者具備哪些技術檢驗報告。如當?shù)仉娍圃旱臋z驗報告、國網電科院檢驗報告等等。
2、根據通道數量選擇,一般一組電壓電流為一通道,一般可以做到8到12通道。
3、用戶站一般選擇常規產品,國網項目一般會要求多一些。其中數字電站需要使用數字設備。
4、如果項目驗收不嚴格,可以選擇低端產品,也就是常說的B類產品,滿意基本功能問題不大。
以上為電能質量在線監測裝置的產品介紹。當下對于產品的選擇上,考慮的因素還是比較多的。比如有些地區,對于檢驗報告的時間有限制,時間太久的檢驗報告也是不予以考慮的。還有的要求檢驗報告中體現A類或者A級。為此如何選擇產品,需要仔細考慮。
