對于當下自發自用余電不上網項目,根據供電局的技術要求,需要安裝防逆流保護裝置,有時候也稱為逆功率保護裝置。該裝置需要安裝在與電網連接處,跳光伏并網開關。
原理:自發自用光伏發電這類項目,光伏發出的電不能流入電網,只能供本地負荷使用。當負荷由于某種原因消耗不了光伏所發出的電,此時需要防逆流保護裝置切除光伏并網開關或者部分光伏進線開關。當功率恢復時,恢復并網開關的合閘。

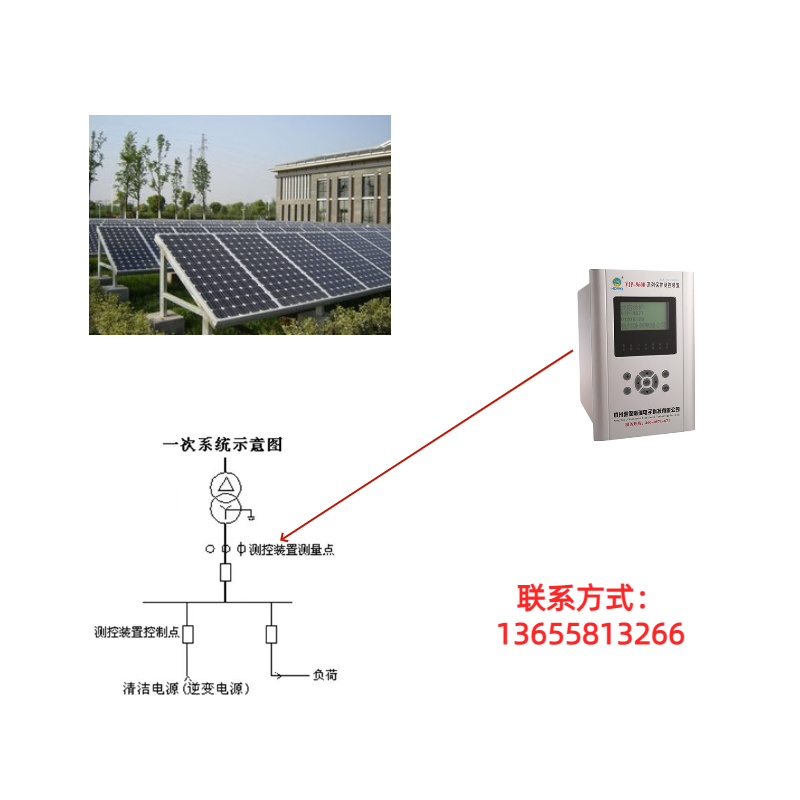

如下圖所示:

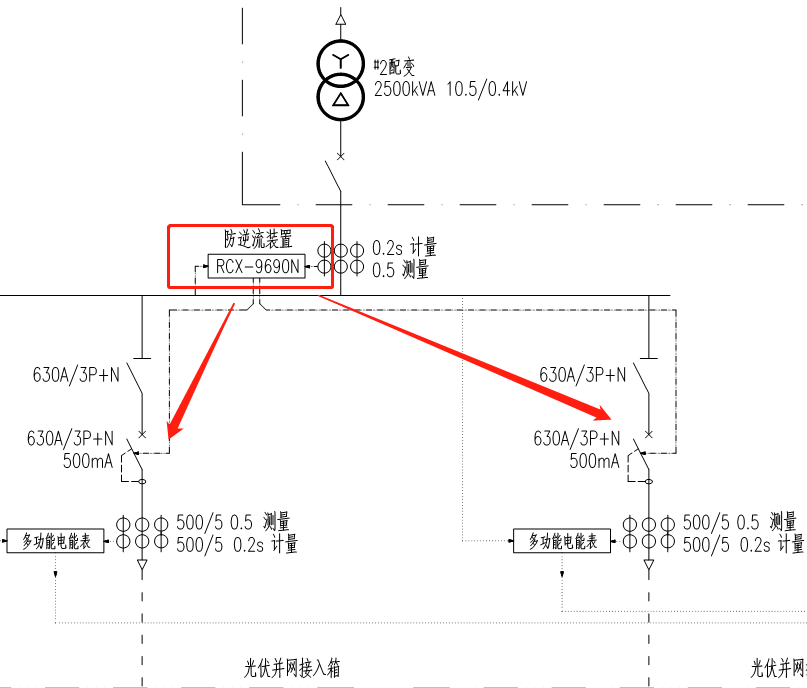

項目應用案例:
在選擇該產品時,需要看幾點:
1、使用電壓等級,一般10KV和400V比較多。
2、出口數量,根據實際情況選擇。
需要說明的是,目前也存在一些項目,需要監測高壓測的功率方向,來控制低壓側開關。而且低壓并網柜安裝的分散,且距離距高壓變電站很遠。這類項目逆功率保護裝置使用起來比較麻煩,具體問題,具體分析。
