逆功率保護在分布式光伏電站中的使用

更新時間:2020.04.03     作者:管理員      瀏覽次數:293

轉載請備注(http://www.002767.com/)

逆功率保護裝置也稱為防逆流保護裝置,在光伏電站中使用的比較多,尤其是分布式光伏電站。近些年來分布式光伏電站發展非常迅猛。有的項目國家電網許可,可以并網。但是存在不少電站只允許自發自用,余電不讓并網。為此,為了達到供電部門的要求,在并網柜中添加逆功率保護裝置。

20200312170745_85976

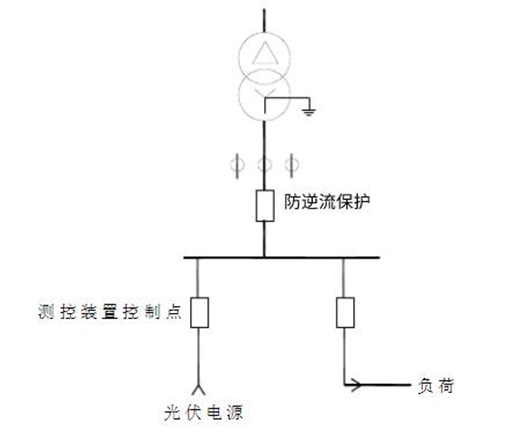

如下圖所示:



1585867650(1)

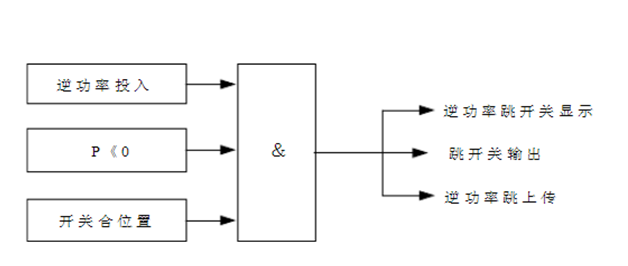

電變壓器二次側供電回路出現逆功率,則裝置動作,跳開光伏電源的控制開關,切斷光伏電源供電回路。(需要光伏電源的控制開關提供分合閘操作回路)



1585867666(1)

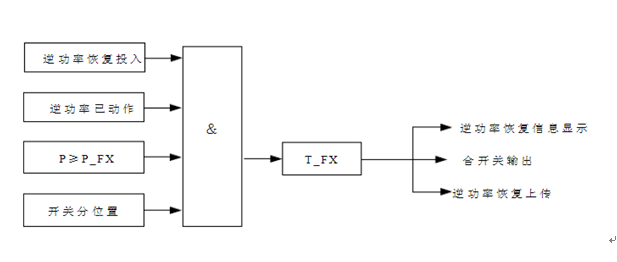

若配電變壓器二次側供電回路逆功率消失,則裝置動作,合上光伏電源的控制開關,恢復光伏電源供電。(需要光伏電源的控制開關提供分合閘操作回路)

1585867683(1)

逆功率使用的意義

逆功率保護使用,使得自發自用的光伏電站順利發電,促進了光伏產業的發展。同時避免了光伏電站的電流流入電網,無形中對維持電網的穩定起到了作用。
