電氣設備是電力系統重要組成部分??煞譃橐淮卧O(shè)備和二次設備。一次設備在電力系統中承擔著電能生產、運輸、分配等功能。二次設備主要承擔著對一次設備的監測、調節、控制和保護等功能。從而引出二次回路這個概念。二次回路是發電廠和變電站的重要組成部分,是電力系統安全可靠的重要保障。
常見的二次回路介紹:

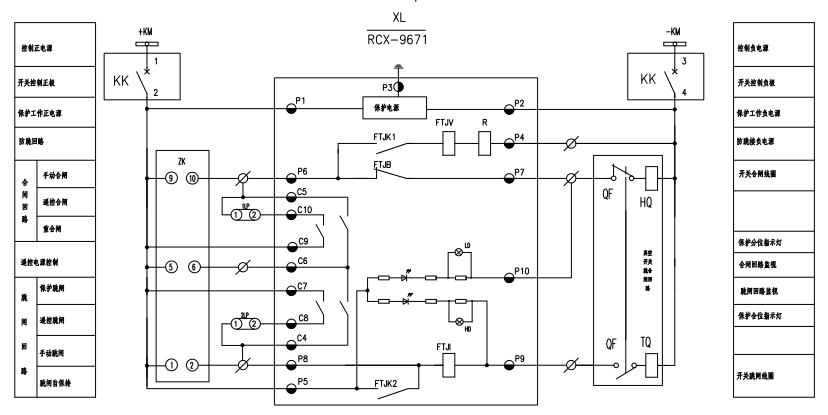

1、 控制回路:通過控制開關的合分來實現電氣設備的投退。舉例說明:開關柜控制斷路器合分閘回路。如下圖,微機保護的控制原理圖:
2、 信號回路:反映設備的工作狀態。舉例說明:開關柜上運行指示燈,紅燈運行、綠燈停止等。
3、 測量回路:指示和監測一次設備的運行參數。例如微機保護或者智能儀表將電氣設備的一次電壓、一次電流等數據實時顯示。
4、 調節回路:適時調節一次設備的運行狀態,以滿足運行要求。
5、 繼電保護和自動裝置:在電力系統中,如果出現故障,相應的微機保護裝置跳開相應的故障點。當故障消失后,自動投入設備,保證一次設備正常運行。
6、 操作電源系統:供二次回路用電。一般常見的是DC/AC220V或者DC/AC110V.
