光伏逆功率保護

更新時間:2020.03.28     作者:管理員      瀏覽次數:290

轉載請備注(http://www.002767.com/)

光伏電站屬于新能源產業,尤其是分布式光伏電站,近幾年來發展的比較迅猛。為了保證電站的安全運行,出了常用的防孤島保護裝置,對于一些電站,需要加裝逆功率保護。分布式光伏電站按照并網模式不同,分為"統購統銷"、"余量上網"、"自發自用"三種并網模式。電網公司要求在自發自用并網模式中,應在用戶進線側配置逆功率保護裝置,防止功率倒送引起的潮流變化對上級變電站造成影響。

電能質量在線監測裝置

逆功率保護裝置、防逆流保護裝置

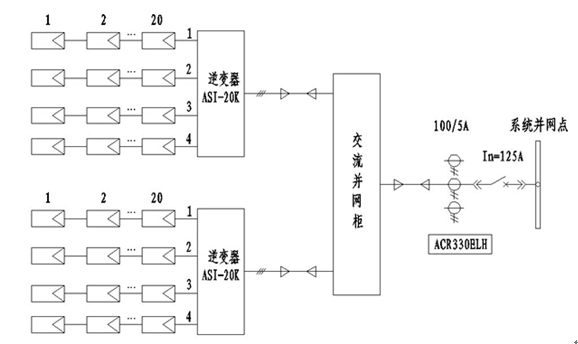

對于光伏電站來講,主要通過太陽能電池板將太陽能轉換成電能。如下所示:

防逆流保護裝置


然而對于自發自用電站余量不并網的分布式項目,要求加裝逆功率保護。為什么要加逆功率保護裝置?

項目為自發自用,余量不并網。一般連接電網開關處供電部門會安裝雙向電度表,會對電站的實際發電情況有監測。如果大量的余電流入電網,而電站沒有入網手續,供電部門會做出相應處罰,會對電站造成影響。

逆功率保護功能原理:

為了避免逆功率發生對電站造成不利的影響,一般光伏并網點會裝有逆功率保護。保護邏輯如下:

1.“逆功率”—投;

2. 二次逆功率值的絕對值≥“逆功率定值”;

3. 三相電流(Ia、Ib、Ic)中有一相電流≥0.1A;或者采到合位信號;

4. 延時時間≥“逆功率延時”;
