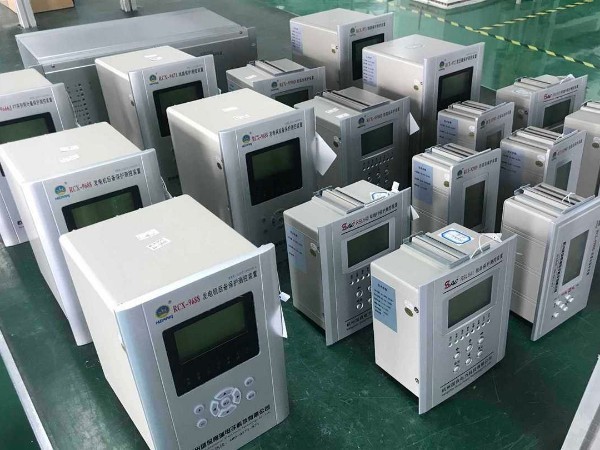

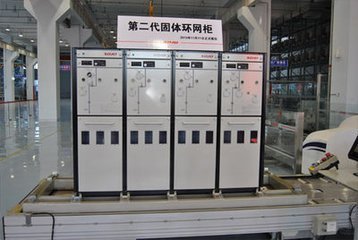

變電站最為常見的就是高壓開關柜,它是將微機保護裝置、電壓互感器、電流互感器、真空斷路器組合在一起的一款成套產品。在變電站出現異常或者正常停電檢修、或者其它原因的倒閘操作,都會對相對應的高壓開關柜進行一系列的倒閘操作工作。
下面簡單的介紹一下出線柜停電操作步驟。
1. 操作儀表門上合、分轉換開關使斷路器分閘停電,同時儀表門上紅色合閘指示燈滅,綠色分閘指示燈亮,查看其它相關信號,一切正常,停電成功。(操作合、分轉換開關時,把操作手柄逆時針旋轉至面板指示分位置,松開手后操作手柄應自動復位至預分位置。)
2. 將斷路器手車搖柄插入搖柄插口并用力壓下,逆時針轉動搖柄,約20圈,在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄,此時手車處于試驗位置,航空插鎖定解除,打開手車室門,手動脫離航空插。(手車主回路斷開)
3. 推上轉運小車并使其鎖定,拉出斷路器手車至轉運小車,移開轉運小車。(拉斷路器時需把斷路器兩推拉把手往中間壓,同時用力往后拉(往柜外拉),斷路器拉到轉運小車并到位后,放開推拉把手,把手應自動復位。)
4. 觀察帶電顯示器,確認不帶電方可繼續操作。
5. 將接地開關操作手柄插入中門右下側六角孔內,順時針旋轉,使接地開關處于合閘位置,確認接地開關已處于合閘后,打開柜下門,維修人員可進入維護、檢修。
6. 接地開關和斷路器及柜門均有聯鎖,只有在斷路器處于試驗位置或抽出柜外才可以合分接地開關,也只有在接地開關分閘后才可把斷路器由試驗位置搖至工作位置,不可強行操作。接地開關與柜下門聯鎖可緊急解鎖,只有在確認必要時才可緊急解鎖,否則有觸電危險。
