三相不平衡是電能質量的一個重要指標,雖然影響電力系統的因素有很多,但正常性不平衡的情況大多是因為三相元件、線路參數或負荷不對稱。由于三相負荷的因素是不一定的,所以供電點的三相電壓和電流極易出現不平衡的現象,損耗線路。不僅如此,其對供電點上的電動機也會造成不利的影響,危害電動機的正常運行。因此,如果三相不平衡超過了配電網可以承受的范圍,那么整體的電力系統的安全運行就會受到影響。
三相不平衡的基本概念

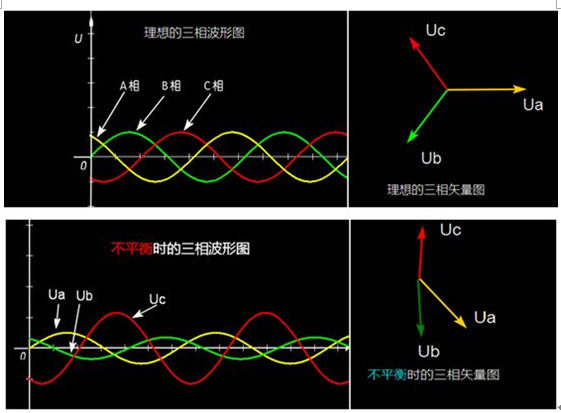

三相不平衡是指在電力系統中三相電流(或電壓)幅值不一致,且幅值差超過規定范圍。由于各相電源所加的負荷不均衡所致,屬于基波負荷配置問題。發生三相不平衡即與用戶負荷特性有關,同時與電力系統的規劃、負荷分配也有關。在電網系統中,三相平衡主要指的是三相的電壓相量的大小相等,而且如果按照A、B、C的順序進行排列,他們兩兩之間構成的角度都為2n/3。而三相不平衡就是指相量大小、角度的不一致?!峨娔苜|(zhì)量三相電壓允許不平衡度》(GB/T15543-1995)適用于交流額定頻率為 50 赫茲。在電力系統正常運行方式下,由于負序分量而引起的 PCC 點連接點的電壓不平衡。該標準規定:電力系統公共連接點正常運行方式下不平衡度允許值為 2%,短時間不得超過 4%。
