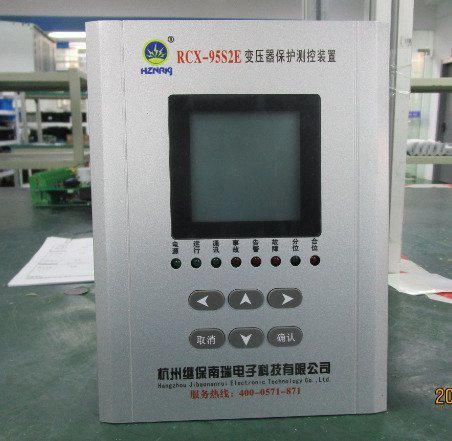

三合一箱變測控裝置,是集保護、測量、控制于一體的多功能智能型箱變測控裝置,適用于35 KV及以下的低壓配電系統中,可用于對一次設備的保護以及與二次部分的通訊。
三合一箱變裝置的特點是:
1.該裝置具有體積小、結構緊湊、安裝方便、維護簡單、運行可靠等特點;
2.控制單元采用組態軟件,操作方便。
3.能實現對箱變的運行和保護功能;
4.該裝置可根據用戶要求定制開發,也可根據用戶要求開發不同的監測功能。
功能介紹:
保護功能
(1)保護及告警功能:
三段定時限過流保護(可投退復壓、方向);
一段反時限過流保護;
一段過負荷保護;
兩段零序電流保護(一段定時限、一段反時限);
過電壓保護;
低電壓保護;
PT斷線告警。
(2)測控功能
十路電流(5A或1A可選);
九路電壓(380V),非標準電壓,訂貨請說明;
40路自定義遙信開入;
3路Pt100和3路4-20mA信號;
最多三組遙控分/合;
事件SOE記錄等。
(3)計量功能
正反向有功電能,正反向無功電能。
(4)保護信息功能
裝置描述的遠方查看;
設備參數定值的遠方查看;
保護定值和區號的遠方查看和修改功能;
軟壓板狀態的遠方查看、遙控和就地的投退功能;
裝置保護開入狀態的遠方查看;
裝置運行狀態(包括保護動作元件的狀態和自檢報警信息等)的遠方查看;
遠方對裝置信號復歸;
故障錄波上送功能。
(5)通信管理、環網交換機功能
規約轉換;
可根據工程需要實現規約轉換,并通過規約轉換實現站控層與間隔層之間的數據交換。
采集各種微機保護、智能電能表、智能電子設備信息
可以通過串口或網絡方式與各種微機保護、智能電能表、智能電子設備通訊,接收它們上送的各種信息,如保護動作、SOE等。
實現與監控系統通信
承擔與當?shù)赜?jì)算機系統或保護信息子站系統通信任務。
實現與遠動裝置(RTU)通信
承擔與遠動裝置(RTU)的通信任務。
各設備、裝置通信狀態檢查和監視
定時檢查與其相聯的保護、測控以及各種自動化裝置的通信狀態,及時上報各類裝置是否通信中斷,保證變電站自動化系統可靠運行。
支持多種通信規約
轉發信息的編輯與合成
根據用戶需要,可以將多個采集信息按照一定規則編輯、合成為一個信息,并將這些信息轉么到后臺自動化系統或遠動裝置(RTU)。這樣既降低總信息量,又解決自動判斷合理性問題,為用戶提供安全的選擇機制。
