液晶顯示:
UA UB UC UAB UBC UCA IA IB IC ΣP ΣQ COSΦ f
u0 i0h i0l ia ib ic u2
說明:
UA、UB、UC:三相電壓的一次值;
UAB、UBC、UCA:三相線電壓的一次值;
IA、IB、IC:三相測量電流的一次值;
ΣP:三相總有功的一次值;
ΣQ:三相總無功的一次值;
COSΦ:功率因數;
f:頻率;
u0:零序電壓的二次值;
i0h:高側零序電流;
i0l:低側零序電流;
ia、ib、ic:三相保護電流的二次值;
u2:負序電壓值。
以上顯示內容為PT是Y接法的情況,如果PT為VV接線,液晶上電壓一次部分只顯示UAB、UCB,u0、u2不顯示。
1.裝置說明
1.1 面板led顯示(從右到左)
1). 運行(綠燈)
2). 電源(綠燈)
3). 故障(紅燈)
4). 合位(紅燈)
5). 分位(綠燈)
6.) 告警(紅燈)
7). 事故(紅燈)
1.2 開入
123456789ABCDE
0000000000 0 000
上一排的對應下一排:
“1”:2R1開關合位信號; “2”:2R2開關分位信號;
“3”~“4”:2R3~2R4 備用; “5”:2R5 備用;
“6”:2R6主變開門; “7”:2R7手動分閘信號;
“8”:2R8遙控允許信號; “9”:2R9手動合閘信號;
“A”:2R10負控跳閘; “B”:2R11重瓦斯;
“C”:2R12輕瓦斯; “D”:2R13 溫度過高;
“E”:2R14 溫度升高;
1.3.開出:
開出
123456789ABCDEFG
0000000000000000
出口定義如下(從左到右):
“1”:1J(1C1/1C2)遙控合閘; “2”:2J(1C3/1C4)遙控分閘;
“3”:3J(1C5/1C6)保護跳閘; “4”:4J(1C7/1C8)備用出口;
“5”:5J(1C9/1C10)備用出口; “6”:6J(1C11/1C12)備用出口;
“7”:7J(1C13/1C14)備用出口; “8”:8J(1C15/1C16)備用出口;
“9”:9J(2C1/2C2)備用出口; “A”:10J(2C3/2C4)備用出口;
“B”:11J(2C5/2C6)備用出口; “C”:12J(2C7/2C8)備用出口;
“D”:13J(2C9/2C10)備用出口; “E”:14J(2C11~2C12)裝置故障信號出口;
“F”:15J(2C13/2C14)告警信號出口; “G”:16J(2C15~2C16)事故信號出口;
做開出試驗時,密碼是:2000
P15/P16:0J 裝置失電(在電源板上)。
1.4出口類型
開出類型
123456789ABC
000000000011
0=跳閘 1=信號
出廠時默認11J、12J為信號出口,其它出口均為跳閘類型出口,可以改變繼電器出口類型,一般情況客戶無需改變,我們出廠已經設置好。
1.5開出配置
一般情況客戶無需改變,我們出廠已經設置好。出廠默認的出口見保護原理部分。
1.6采樣數值(都是二次值)
Uab 線電壓
Ubc 線電壓
Uca 線電壓
u0 零序電壓
u2 負序電壓
ia 保護A相電流
ib 保護B相電流
ic 保護C相電流
i0h 高側零序電流
i0l 低側零序電流
Ia 測量A相電流
Ib 測量B相電流
Ic 測量C相電流
進入采樣數值界面后,可以按向左按鍵進行通道校準,進入到校準界面后,按左右鍵調到需要校準的通道,再按上下按鍵調節系數,校準完按確定鍵,輸入密碼1000再按確定鍵就可保存。
1.7 測量監視
2.測量一次值
UA UB UC IA IB IC ΣP ΣQ COSΦ f
3.測量二次值
Ua Ub Uc Ia Ib Ic Pa Pb Pc Qa Qb Qc ΣP ΣQ COSΦ f
1.8.裝置通訊:
1).通訊接口:
2路以太網口。
1路485口。
2).通訊規約:IEC60870-5-103通訊規約、MODBUS。
2.功能菜單
保護序號 | 代號 | 保 護 名 稱 | 整 定 方 式 | 投退說明 |
01 | RLP1 | 速斷 | 投/退 | |
03 | RLP 2 | 復壓閉鎖速斷 | 投/退 | |
03 | RLP 3 | 限時速斷 | 投/退 | |
04 | RLP 4 | 復壓閉鎖限時速斷 | 投/退 | |
05 | RLP 5 | 過電流 | 投/退 | |
06 | RLP 6 | 復壓閉鎖過電流 | 投/退 | |
07 | RLP 7 | 過流反時限 | 極端/非常/一般/退 | |
08 | RLP 8 | 復壓閉鎖反時限 | 投/退 | |
09 | RLP 9 | 過負荷 | 跳閘/告警/退 | |
10 | RLP10 | 零序過流I段 | 投/退 | |
11 | RLP11 | 零序過流II段 | 投/退 | |
12 | RLP12 | 零序過流III段 | 投/退 | 一般不用 |
13 | RLP13 | 零序III段反時限 | 極端/非常/一般/退 | |
14 | RLP14 | 高側零序過流 | 跳閘/告警/退 | |
15 | RLP15 | 零序電流自產 | 投/退 | |
16 | RLP16 | 低側零序過流 | 跳閘/告警/退 | |
17 | RLP17 | 低頻減載 | 投/退 | |
18 | RLP18 | 低壓閉鎖低頻 | 投/退 | |
19 | RLP19 | 滑差閉鎖低頻 | 投/退 | |
20 | RLP20 | 過電壓 | 投/退 | |
21 | RLP21 | 低電壓 | 跳閘/告警/退 | |
22 | RLP22 | 母線絕緣監測 | 跳閘/告警/退 | |
23 | RLP23 | PT斷線 | 投/退 | |
24 | RLP24 | PT失壓 | 投/退 | |
25 | RLP25 | 控制回路斷線 | 投/退 | |
26 | RLP26 | 輕瓦斯 | 投/退 | 告警 |
27 | RLP27 | 重瓦斯 | 投/退 | 跳閘 |
28 | RLP28 | 溫度升高 | 投/退 | 告警 |
29 | RLP29 | 溫度過高 | 投/退 | 跳閘 |
30 | RLP30 | 主變開門 | 告警/跳閘/退 | |
31 | RLP31 | 負控跳閘 | 投/退 | 跳閘 |
32 | RLP32 | 系統失電 | 告警/跳閘/退 |
定值序號 | 代號 | 定 值 名 稱 | 整定菜單 | 整定說明 |
00 | 保護定值套數 | 1~3 | ||
01 | Kv1 | 一次PT變比/10 | 0.01~300.00 | PT變比/10,輸入電壓等級值(單位kV) |
02 | Ki1 | 一次CT變比/10 | 0.01~300.00 | CT變比/10,200/5的整定4即可 |
03 | Idzo | 速斷定值 | 0.1~100A | 一般整定為:6Ie2 |
04 | Idz1 | 限時速斷定值 | 0.1~100A | 一般整定為:4Ie2 |
05 | Tzd1 | 限時速斷延時 | 0~100s | 一般整定為:0.20~0.40 s |
06 | Idz2 | 過電流定值 | 0.1~100A | 一般整定為:1.5~2.5Ie2 |
07 | Tzd2 | 過電流延時 | 0~100s | 一般整定為:0.50 s |
08 | Udz1 | 復壓閉鎖低壓定值 | 30.0~100V | 若用,一般整定為:70V |
09 | U2dz | 復壓閉鎖負壓定值 | 1~57V | 若用,一般整定為:7V |
10 | Idz3 | 過負荷定值 | 0.1~100A | 一般整定為:1.2Ie2 |
11 | Tzd3 | 過負荷延時 | 0~100s | 一般整定為:10.00 s |
12 | I0dz1 | 零序過流I段定值 | 0.1~100A | |
13 | T0zd1 | 零序過流I段延時 | 0~100s | |
14 | I0dz2 | 零序過流II段定值 | 0.1~100A | |
15 | T0zd2 | 零序過流II段延時 | 0~100s | |
16 | I0dz3 | 零序過流III段定值 | 0.1~100A | |
17 | T0zd3 | 零序過流III段延時 | 0~100s | |
18 | I0dz4 | 高側零序過流定值 | 0.1~100A | |
19 | T0zd4 | 高側零序過流延時 | 0~100s | |
20 | I0dz5 | 低側零序過流定值 | 0.1~100A | |
21 | T0zd5 | 低側零序過流延時 | 00~100s ~100s | |
22 | Fdz1 | 低頻減載定值 | 35~49.5Hz | |
23 | Tfzd1 | 低頻減載延時 | 0~99s | |
24 | Udz4 | 低壓閉鎖低頻定值 | 10~100V | |
25 | Dfzd | 滑差閉鎖低頻定值 | 0.2~5 Hz/s | |
26 | Udz5 | 過電壓定值 | 50~200V | |
27 | Tuzd5 | 過電壓延時 | 0~100s | |
28 | Udz6 | 低電壓定值 | 30~100V | |
29 | Tuzd6 | 低電壓延時 | 0~100s | |
30 | U0dz | 母線絕緣監測定值 | 0.1~30V | |
31 | Tu0zd | 母線絕緣監測延時 | 0~100s | |
32 | Upt1 | PT斷線定值 | 0~90V | |
33 | Tupt1 | PT斷線延時 | 0~2s | |
34 | Upt2 | PT失壓定值 | 1-30V | |
35 | Tupt2 | PT失壓延時 | 0~100s | |
36 | Tkzdx | 控制回路斷線延時 | 0~100s |
3.動作原理
速斷
a. RLP01 速斷-“投”;
b. 保護電流ia、ib、ic任何一相≧速斷定值(Idz0);
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
限時速斷
a. RLP03 限時速斷-“投”;
b. 保護電流ia、ib、ic任何一相≧ 限時速斷定值(Idz1);
c. 加入電流時間≧限時速斷延時 Tzd1;
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
過電流
1.RLP05 過電流-“投”;
2.保護電流ia、ib、ic任何一相≧過電流定值(Idz2);
3.加入電流時間≧過電流延時 Tzd2;
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
過流反時限

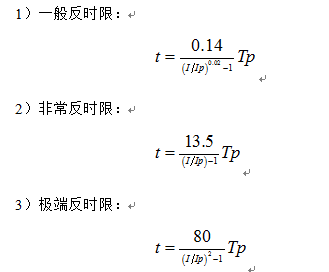

裝置提供三種反時限特性(依據IEC225-4標準):
上式中, Ip 為電流反時限電流定值,tp 為電流反時限時間定值。
注:過電流保護和過流反時限保護共用數值定值和時限定值,兩者同時投入時,反時限保護無效。
復壓閉鎖電流保護(速斷、限時速斷、過電流、過流反時限)
復壓閉鎖包括低電壓閉鎖和負序電壓閉鎖。
低壓閉鎖電流:
低電壓元件按相取下表中的電壓元件作為判據,兩個線電壓中只要有一個低于定值時就開放電流保護; 90°低電壓元件電壓與相別的對應關系如下:
電流相別 | 電壓 |
A相 | UAB、UCA |
B相 | UBC、UAB |
C相 | UCA、UBC |
負壓閉鎖電流:
當負序電壓大于等于負壓閉鎖電流定值時,開放速斷、限時速斷、過電流、過流反時限保護。
當投復壓閉鎖電流保護時,如果投“PT斷線”和“PT失壓”,則還需判PT是否斷線、PT是否失壓,當發生PT斷線和PT失壓時,低電壓元件和負序電壓將不閉鎖電流保護。
過負荷
1.RLP09 過負荷-“告警/跳閘”;
2.保護電流ia、ib、ic任何一相 ≧ 過負荷定值(Idz3);
3.加入電流時間≧過負荷延時 Tzd3;
滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6)、16J(2C15~2C16),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14(直到手動復歸,繼電器才返回),面板告警燈亮。
零序過流I段
1.RLP10零序過流I段 -“投”;
2.零序電流i0≧零序過流I段定值(I0dz1);
3.加入電流時間≧零序過流I段延時T0zd1;
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
注:零序過流II段、III段的原理同零序過流I段。
零序III段反時限
判據同過流反時限,定值選用零序過流III段的過流定值和延時定值。
注:零序III段反時限和零序過流III段保護共用電流定值和時間定值,兩者同時投入時,零序III段反時限保護無效。
高側零序過流
1.RLP14高側零序過電流-“告警/跳閘”;
2.高側零序電流i0h≧ 高側零序過流定值(Iodz4);
3.加入電流時間≧高側零序過流延時 T0zd1;
滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6)、16J(2C15~2C16),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14(直到手動復歸,繼電器才返回),面板告警燈亮。
如“RLP15零序電流自產”投入,則高側零序電流通過三相保護電流矢量和計算所得。
低側零序過電流
1.RLP16 低側零序過流-“告警/跳閘”;
2.低側零序電流i0l≧ 低側零序過流定值(Iodz5);
3.加入電流時間≧低側零序過流延時 T0zd5;
滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6)、16J(2C15~2C16),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14(直到手動復歸,繼電器才返回),面板告警燈亮。
低頻減載
1)RLP17 低頻減載-“投”;
2)Ua大于等于5V;
3)35HZ ≦f ≦65HZ;
4)開入量R1=1,即開關為合位;
5)保護裝置頻率f采樣值≦ 低頻減載定值(Fdz1);
6)滿足以上條件的持續時間≧低頻減載延時 Tfzd1;
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
注:1)如“滑差閉鎖低頻”投入,則還需要 頻率滑差變化值 ≦滑差閉鎖低頻定值Udz4
2)如“低壓閉鎖低頻”投入,則還需要滿足低壓閉鎖低頻條件不成立。
低壓閉鎖低頻
1)RLP18低壓閉鎖低頻—“投”;
2)RLP17 低頻減載-“投”;
3)線電壓Uab 、Ubc、Uca的電壓值都<低壓閉鎖低頻定值Udz4;
4)Uab≧15V;
滿足以上條件,則閉鎖“低頻減載”保護,即使?jié)M足低頻減載條件,也不會動作。
滑差閉鎖低頻
1)RLP19滑差閉鎖低頻——“投”;
2)頻率滑差變化值df/dt ≧滑差閉鎖低頻定值Dfzd;
滿足以上條件,則閉鎖“低頻減載”保護,即使?jié)M足低頻減載條件,也不會動作。
過電壓
1).RLP20 過電壓-“投”;
2).Uab、Ubc、Uca采樣值中的最大線電壓≧ 過電壓定值(Udz5);
3).過電壓采樣延時時間≧過電壓延時(Tuzd5);
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
低電壓
1).RLP21 低電壓-“投”;
2). Uab、Ubc、Uca的采樣值都≦ 低電壓定值(Udz6);
3).低電壓采樣延時時間≧低電壓延時(TUzd6);
4). 兩相線電壓均≧30V;
滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
母線絕緣監測
RLP22 母線絕緣監測-“告警/跳閘”;
1.零序電壓u0≧母線絕緣監測定值U0dz;
2.零序電壓采樣延時時間≧母線絕緣監測延時(Tu0zd);
3.滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6)、16J(2C15~2C16),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。
PT斷線
1.RLP23 PT斷線告警-“投”;
2.一相線電壓采樣值 ≧ PT斷線電壓定值(Upt1),另一相線電壓采樣值 < PT斷線電壓定值(Upt1);
3.延時時間>PT斷線定值 Tupt1
滿足以上條件,裝置發生PT斷線告警,并驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。
PT失壓
1.RLP24 PT失壓告警-“投”;
2.所有線電壓都小于PT失壓定值(Upt2);
3.保護電流ia、ib、ic任何一相 ≧ 0.1A;
4.延時時間>PT失壓定值 Tupt2
滿足以上條件,裝置發生PT失壓告警,并驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。
PT失壓復歸條件:有1個線電壓大于等于60V,或者3個保護電流(ia、ib、ic)都<0.3A.
控制回路斷線
1.RLP25 控制回路斷線-“投”;
2.同時采集到分位、合位信號,或同時采集不到分位、合位信號,持續時間≧ 控制回路斷線延時(Tkzdx);
滿足以上條件,裝置發生控制回路斷線告警保護,并驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。
非電量保護
非電量保護包括:輕瓦斯(R12)、重瓦斯(R11)、溫度升高(R14)、溫度過高(R13)、主變開門(R6)、負控跳閘(R10)。
對于干式變壓器,則沒有輕/重瓦斯,有溫度信號。
1.RLP27 重瓦斯-“投”;
2.R11開入采集到(由“0”變?yōu)椤?”);
3.滿足以上條件,保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。
說明:
1.溫度過高、負控跳閘、主變開門(選擇“跳閘”)同“重瓦斯”;
2.輕瓦斯、主變開門(選擇“告警”)、溫度升高只發告警信號,并驅動告警信號繼電器15J(2C13/1C14)(直到手動復歸,繼電器才返回),面板“告警”指示燈亮。
系統失電
1.RLP32 PT失壓-“告警/跳閘”;
2.采樣電壓都小于30V;
3.采樣電流ia、ib、ic都 <0.1A;
4. 開關位在合位;
5. 系統有壓標志 =1(當系統電壓大于30V后,置位有壓標志=1,監測到分位信號清除該標志)
4.滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6)、16J(2C15~2C16),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。
