987S 線路距離保護測控裝置說明書

更新時間:2020.04.30     作者:管理員      瀏覽次數:242

線路距離保護測控裝置

液晶顯示:UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ΣP  ΣQ  COSΦ  f  fx

u0  i0 ux  ia  ib  ic

說明:

UA、UB、UC:母線相電壓一次值

UAB、UBC、UCA:母線線電壓一次值;

IA、IB、IC:測量電流一次值

ΣP:總有功一次值;

ΣQ:總無功一次值;

COSΦ:功率因素;

f:線路頻率值;

fx:抽取相頻率值;

u0:零序電壓二次值;

i0:零序電流二次值;

uab:線電壓二次值;

ux:抽取相線電壓;

ia、ib、ic:保護電流二次值;

i1、i2:分別為正序電流、負序電流的二次值;


1.裝置說明:

1.1裝置指示燈:

裝置面板上共有8個指示燈,從左到右依次為:

燈1—運行(綠色)

燈2—電源(綠色)

燈3—備用(綠色)

燈4—合位(紅色)

燈5—分位(綠色)

燈6—告警(紅色)

燈7—事故(紅色)

燈8—故障(紅色)


1.2開入:

開入量:1-16   17-32

0000000000000000

0000000000000000

上一排對應開入量1-16;    下一排對應開入量17-32

開入量定義:

“1”:1R1 合位信號;

“2”:1R2 分位信號;

“3”~“5”:1R3~1R5備用;

“6”:1R6 重合閘閉鎖;

“7”~“9”:1R7~1R9備用;

“10”:1R10 備用;

“11”:1R11 備用;

“12”:1R12備用;

“13”~“16”:1R13~1R16備用;

“17”~“32”:2R1~2R16 備用;


1.3.開出:

開出

123456789ABCDEFG

0000000000000000

出口定義如下(從左到右):

“1”:1J(1C1/1C2)遙控合閘;          “2”:2J(1C3/1C4)遙控分閘;

“3”:3J(1C5/1C6)保護跳閘;          “4”:4J(1C7/1C8)重合閘;

“5”:5J(1C9/1C10)備用;             “6”:6J(1C11/1C12)備用;

“7”:7J(1C13/1C14)備用;            “8”:8J(1C15/1C16)備用;

“9”:9J(2C1/2C2)備用;              “A”:10J(2C3/2C4)備用;

“B”:11J(2C5/2C6)備用;             “C”:12J(2C7/2C8)備用;

“D”:13J(2C9/2C10)備用;            “E”:14J(2C11~2C12)裝置故障信號出口;

“F”:15J(2C13/2C14)告警信號出口;   “G”:16J(2C15~2C16) 事故信號出口;

做開出試驗時,密碼是:2000


P15/P16:0J   裝置失電(在電源板上)。


1.4采樣數值:(二次值)

uab:母線PT的A、B相的線電壓二次值;

ubc:母線PT的B、C相的線電壓二次值;

uca:母線PT的C、A相的線電壓二次值;

u0:母線PT的零序電壓二次值;

ux: 抽取相線電壓;

ia:A相保護電流二次值;

ib:B相保護電流二次值;

ic:C相保護電流二次值;

i0: 零序電流二次值;

Ia:A相測量電流二次值(和保護電流共用采樣通道);

Ib:B相測量電流二次值(和保護電流共用采樣通道);

Ic:C相測量電流二次值(和保護電流共用采樣通道);

相位計算以保護電流A相為基準。

進入采樣數值界面后,可以按向左按鍵進行通道校準,進入到校準界面后,按左右鍵調到需要校準的通道,再按上下按鍵調節系數,校準完按確定鍵,輸入密碼1000再按確定鍵就可保存。


1.5測量監視:

一次值:UA、UB、UC、UX、IA、IB、IC、∑P、∑Q、Cos¢、f;

二次值:Ua、Ub、Uc、Ux、Ia、Ib、Ic、Pa、Pb、Pc、Qa、Qb、Qc、∑P、∑Q、Cos¢、f;


1.6.出廠設置

出廠設置里的值出廠前已經設好,少部分值由我們售后服務人員根據現場情況設置,客戶無需設置。Disp1和Disp2的值請參考DISP表,把需要顯示的項目對應的設置值相加即可。

1.7.裝置通訊:

1).通訊接口:

2路以太網口。

1路485口。

2).通訊規約:IEC60870-5-103通訊規約、MODBUS。


1.8.裝置自檢:

裝置自檢若出現故障時,故障繼電器有出口,同時故障指示燈點亮。

1.9.裝置電源:

工作電源:AC/DC 85~265。

開入量電源: DC220V。


2.功能菜單:

VIP-987S保護投退菜單

保護序號

代號

護

整定方式

備注

01

RLP01

速斷

/退


02

RLP02

速斷低壓閉鎖

/退


03

RLP03

速斷方向閉鎖

/退


04

RLP04

限時速斷

/退


05

RLP05

限時速斷低壓閉鎖

/退


06

RLP06

限時速斷方向閉鎖

/退


07

RLP07

過電流

/退


08

RLP08

過流低壓閉鎖

/退


09

RLP09

過流方向閉鎖

/退


10

RLP10

過流反時限

一般/非常/極端/退


11

RLP11

過負荷

告警/跳閘/退


12

RLP12

相間距離I

/退


13

RLP13

相間距離II

/退


14

RLP14

相間距離III

/退


15

RLP15

接地距離I

/退


16

RLP16

接地距離II

/退


17

RLP17

接地距離III

/退


18

RLP18

零序過流

告警/跳閘/退


19

RLP19

零序電流自產

/退


20

RLP20

重合閘

不檢/檢無壓/退


21

RLP21

后加速保護

/退


22

RLP22

低頻減載

/退


23

RLP23

低頻低壓閉鎖

/退


24

RLP24

低頻滑差閉鎖

/退


25

RLP25

過電壓

/退

跳閘

26

RLP26

低電壓

/退

跳閘

27

RLP27

母線絕緣監測

告警/跳閘/退

告警

28

RLP28

零序電壓自產

/退


29

RLP29

PT斷線

/退

告警

30

RLP30

PT斷線閉鎖過流

/退


31

RLP31

PT失壓

/退

告警

32

RLP32

控制回路斷線

/退

告警

定值序號

代號



整定菜單

整定值說明

備注

00


保護定值套數

1~3



01

Kv1

一次PT變比/10

0.01~300.00



02

Ki1

一次CT變比/10

0.01~300.00



03

Idz0

速斷定值

0.1~100A



04

Idz1

限時速斷定值

0.1~100A



05

Tzd1

限時速斷延時

0~100s



06

Idz2

過電流定值

0.1~100A



07

Tzd2

過電流延時

0~100s



08

Idz3

過負荷定值

0.1~100A



09

Tzd3

過負荷延時

0~100s



10

Udz1

低壓閉鎖電流定值

30~100V



11

AngZ1

線路正序阻抗角度

50.0085.00°



12

Igqd

過流啟動定值

0.1~100A



13

DI

電流突變量啟動值

0.1~100A



14

Izdbs

振蕩閉鎖過流定值

0.1~100A



15

Ixxdz

三相電流選相定值

0.1~100A



16

Zdz1

相間距離I段定值

0.02100Ω



17

Zdz2

相間距離II段定值

0.02100Ω



18

TZzd2

相間距離II段延時

0~100s



19

Zdz3

相間距離III段定值

0.02100Ω



20

TZzd3

相間距離III段延時

0~100s



21

AngXj

相間距離偏移角

050°



22

Jdz1

接地距離I段定值

0.02100Ω



23

Jdz2

接地距離II段定值

0.02100Ω



24

TJzd2

接地距離II段延時

0~100s



25

Jdz3

接地距離III段定值

0.02100Ω



26

TJzd3

接地距離III段延時

0~100s



27

Angjd

接地距離偏移角度

050°



28

AzI0

線路零序阻抗角度

050°



29

KI0

零序補償系數

0~100.00



30

I0ds

零序增量選相定值

0.01~100.00A



31

I0dzp

零序電流選相定值

0.01~100.00A



32

U0dzp

零序電壓選相定值

0.1~100.00V



33

I0dz1

零序過流定值

0.1~100A



34

T0zd1

零序過流延時

0~100s



35

Idz4

重合閘無流定值

0.1~5A



36

Tzd4

重合閘延時

0~100s



37

Uzd2

重合閘無壓定值

0.01~100V



38

Adz1

重合閘角度

0.01~30



39

Idz6

加速保護定值

0.1~100A



40

Tzd6

加速保護延時

0~100s



41

Fdz1

低頻減載定值

45.00-49.99Hz



42

Tzd5

低頻減載延時

0~100s



43

Udz3

低頻閉鎖電壓定值

0~100V



44

Dfzd

低頻閉鎖滑差定值

0.2~5 Hz/s



45

Udz4

過電壓定值

50~200V



46

Tuzd4

過電壓延時

0~100s



47

Udz5

低電壓定值

30~100V



48

Tuzd5

低電壓延時

0~100s



49

U0dz

母線絕緣監測定值

0.01~30V



50

Tu0zd

母線絕緣監測延時

0~100s



51

Upt1

PT斷線定值

10-90V



52

TUpt1

PT斷線延時

0~100s



53

Upt2

PT失壓定值

0.01~30V



54

TUpt2

PT失壓延時

0~100s



55

TKZdx

控制回路斷線延時

0~100s



4保護原理

RLP01速斷

1).RLP01  速斷-“投”;

2).保護電流ia、ib、ic任何一相≧速斷定值(Idz0);

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。


RLP02速斷低壓閉鎖

1)RLP02 速斷低壓閉鎖—“投”;

2)RLP01  速斷-“投”;

3)故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

4)RLP25 PT斷線閉鎖過流 和RLP24  PT斷線 若都投,則PT需不斷線

滿足以上條件,保護閉鎖速斷保護。

說明:低電壓元件按相取下表中的電壓元件作為判據,兩個線電壓中只要有一個低于定值時就開放電流保護; 90°低電壓元件電壓與相別的對應關系如下:

相別

電壓

A

UAB、UCA

B

UBCUAB

C

UCA、UBC

當發生PT斷線時,低電壓元件可選擇閉鎖或開放電流保護的出口。


RLP03速斷方向閉鎖

投入“速斷”保護的同時也投入“速斷方向閉鎖”,則在此方向內才動作:

相間帶方向(“投”時指向負荷:允許有±3°的誤差)

UBC= -90°時,IA的動作方向?yàn)?   -150° 到   30°

UCA=150°時,IB的動作方向?yàn)?    90°  到  270°

UAB =30°時, IC的動作方向?yàn)?   -30°  到  150°

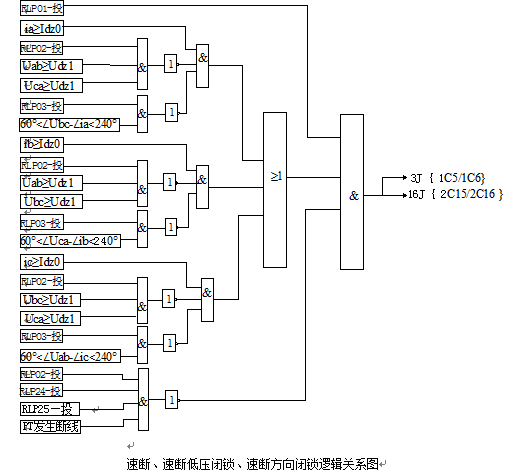

速斷、RLP02速斷低壓閉鎖、RLP03速斷方向閉鎖

 線路距離保護測控裝置

速斷、速斷低壓閉鎖、速斷方向閉鎖邏輯關系圖

說明:

PT發生斷線:判斷詳見PT斷線保護功能的判據。

RLP01:速斷保護;RLP02:速斷低壓閉鎖;RLP03:速斷方向閉鎖;RLP24:PT斷線;

RLP25:PT斷線閉鎖過流;

ia、ib、ic:保護電流;Idz0:速斷定值;Udz1:低電壓閉鎖定值; Uab、Ubc、Uca:二次線電壓


RLP04限時速斷

1.RLP04  限時速斷-“投”;

2.保護電流ia、ib、ic任何一相≧ 限時速斷定值(Idz1);

3.加入電流時間≧限時速斷延時 Tzd1;

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。


RLP05限時速斷低壓閉鎖

1)RLP05限時速斷低壓閉鎖—“投”;

2)RLP04限時速斷-“投”;

3).保護電流ia、ib、ic任何一相≧ 限時速斷定值(Idz1);

4)故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

5)“RLP25 PT斷線閉鎖過流” 和“RLP24  PT斷線” 若都投,則PT需不斷線

6)加入電流時間≧限時速斷延時 Tzd1;

滿足以上條件,保護閉鎖限時速斷保護。

說明:低電壓元件按相取下表中的電壓元件作為判據,兩個線電壓中只要有一個低于定值時就開放電流保護; 90°低電壓元件電壓與相別的對應關系如下:

相別

電壓

A

UAB、UCA

B

UBCUAB

C

UCA、UBC

當發生PT斷線時,低電壓元件可選擇閉鎖或開放電流保護的出口。


RLP06限時速斷方向閉鎖

投入“限時速斷”保護的同時也投入“限時速斷方向閉鎖”,則在此方向內才動作:

相間帶方向(“投”時指向負荷:允許有±3°的誤差)

UBC= -90°時,IA的動作方向?yàn)?   -150° 到   30°

UCA=150°時,IB的動作方向?yàn)?    90°  到  270°

UAB =30°時, IC的動作方向?yàn)?   -30°  到  150°

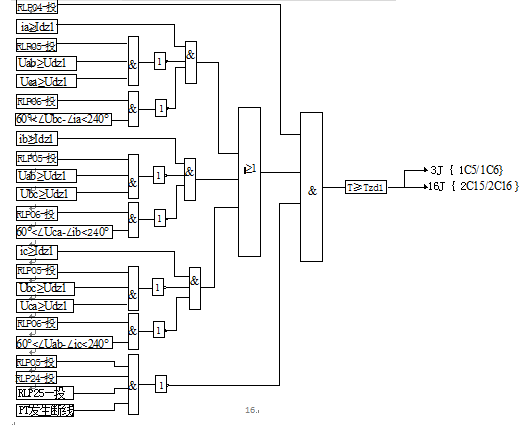

RLP04限時速斷、RLP05限時速斷低壓閉鎖、RLP06限時速斷方向閉鎖

 線路距離保護測控裝置

說明:

PT發生斷線:判斷詳見PT斷線保護功能的判據。

RLP04:限時速斷保護;RLP05:限時速斷低壓閉鎖;RLP06:限時速斷方向閉鎖;RLP24:PT斷線;RLP25:PT斷線閉鎖過流;

ia、ib、ic:保護電流;Idz1:限時速斷定值;Tzd1:限時速斷延時;Udz1:低電壓閉鎖定值; Uab、Ubc、Uca:二次線電壓。


RLP07過電流

1.RLP07  過電流-“投”;

2.保護電流ia、ib、ic任何一相≧過電流定值(Idz2);

3.加入電流時間≧過電流延時 Tzd2;

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。


RLP08過電流低壓閉鎖

1)RLP08過電流低壓閉鎖—“投”;

2)RLP07過電流-“投”;

3).保護電流ia、ib、ic任何一相≧過電流定值(Idz2);

4)故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

5)RLP25 PT斷線閉鎖過流 和RLP24  PT斷線 若都投,則PT需不斷線

6)加入電流時間≧過電流延時 Tzd1;

滿足以上條件,保護閉鎖過電流保護。

說明:低電壓元件按相取下表中的電壓元件作為判據,兩個線電壓中只要有一個低于定值時就開放電流保護; 90°低電壓元件電壓與相別的對應關系如下:

相別

電壓

A

UAB、UCA

B

UBC、UAB

C

UCAUBC

當發生PT斷線時,低電壓元件可選擇閉鎖或開放電流保護的出口。


RLP09過流方向閉鎖

投入“過電流”保護的同時也投入“過流方向閉鎖”,則在此方向內才動作:

相間帶方向(“投”時指向負荷:允許有±3°的誤差)

UBC= -90°時,IA的動作方向?yàn)?   -150° 到   30°

UCA=150°時,IB的動作方向?yàn)?    90°  到  270°

UAB =30°時, IC的動作方向?yàn)?   -30°  到  150°

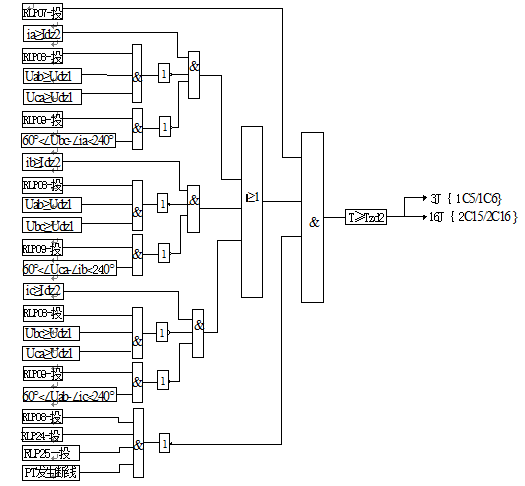

RLP07過電流、RLP08過流低壓閉鎖、RLP09過流方向閉鎖

 線路距離保護測控裝置

過電流、過流低壓閉鎖、過流方向閉鎖邏輯關系圖

說明:

PT發生斷線:判斷詳見PT斷線保護功能的判據。

RLP07:過電流;RLP08:過流低壓閉鎖;RLP09:過流方向閉鎖;RLP24:PT斷線;RLP25:PT斷線閉鎖過流;

ia、ib、ic:保護電流;Idz2:過電流定值;Tzd2:過電流延時;Udz1:低電壓閉鎖定值; Uab、Ubc、Uca:二次線電壓。


RLP10過流反時限

裝置提供三種反時限特性(依據IEC225-4標準):

 線路距離保護測控裝置

上式中, Ip 為電流反時限電流定值,tp 為電流反時限時間定值。

注:過電流保護和過流反時限保護共用電流定值和時限定值,兩者同時投入時,反時限保護無效。


RLP11過負荷

1.RLP13  過負荷-“告警/跳閘”;

2.保護電流ia、ib、ic任何一相 ≧ 過負荷定值(Idz3);

3.加入電流時間≧過負荷延時 Tzd3;

滿足以上條件,若投“跳閘”保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。


零序過流

1.RLP18 零序過流-“告警/跳閘”;

2.零序電流i0 ≧ 零序過流定值(I0dz1);

3.延時時間≧零序過流延時 T0zd1;

滿足以上條件,若投“跳閘”保護立即驅動出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15~2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。

說明:如“零序電流自產”投入,則零序電流通過三相保護電流矢量和/3計算所得。

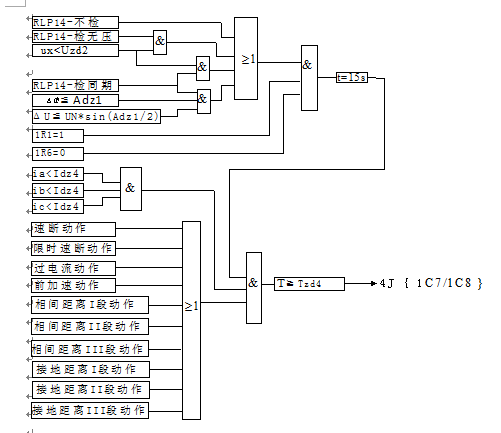

RLP20重合閘

1.RLP14  重合閘-“不檢/檢無壓”;

2.開關在合位(1R1=1),無閉鎖重合閘信號(1R6=0),重合閘進行充電,充電15秒后,在液晶右上角顯示電池充電滿符號;

3.速斷、限時速斷、過電流、前加速、距離I段、距離II段、距離III段,三段保護任何一段動作后,檢測到的殘留電流值小于重合閘無流定值。

滿足以上條件后,若投“不檢”,則經過重合閘延時時間后,重合閘進行重合。重合閘出口為4J(1C7/1C8)。

滿足以上條件后,若投“檢無壓”,則需檢測抽取相電壓ux,若ux<重合閘無壓定值,則經過重合閘延時時間后,重合閘進行重合。重合閘出口為4J(1C7/1C8)。


說明:重合閘只針對速斷、限時速斷、過電流、前加速、距離I段、距離II段、距離III段動作后才能重合。

 線路距離保護測控裝置

說明:

RLP14:重合閘; ia、ib、ic:保護電流;Idz4:重合閘無流定值;Tzd4:重合閘延時;ux: 抽取相電壓;Uzd2:重合閘無壓定值; Δ¢: 本側線電壓uab和抽取相電壓ux的相位差;ΔU:ΔU=|uab - ux|,本側線電壓uab和抽取相電壓ux的電壓差;Adz1:重合閘角度定值UN:二次額定電壓值,當PT采用Y型接法時,UN=57.74V,當PT采用VV接法時,UN=100V。1R1=1:斷路器為合位信號。1R6=0:沒有閉鎖重合閘信號。


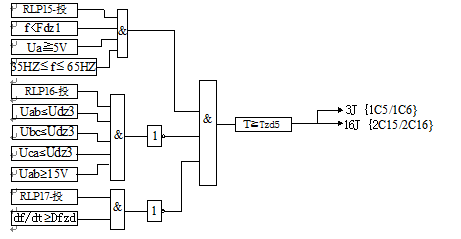

低頻減載

1.RLP22  低頻減載-“投”;

2.Ua≧5V;

3. 35HZ ≦f ≦65HZ

4.頻率f采樣值≦ 低頻減載定值(Dpjz);

5.滿足以上條件的持續時間≧低頻減載延時zd5;

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。

注:1)如“低頻滑差閉鎖”投入,則還需要  頻率滑差變化值 ≦ 低頻閉鎖滑差定值

2)如“低頻低壓閉鎖”投入,則還需要滿足低頻低壓閉鎖條件不成立。


低頻低壓閉鎖

1.RLP16低頻低壓閉鎖——“投”;

2.線電壓Uab 、Ubc、Uca的電壓值都<低頻閉鎖電壓定值Udz3;

3.Uab≧15V;

滿足以上條件,則閉鎖“低頻減載”保護,即使?jié)M足低頻減載條件,也不會動作。


低頻滑差閉鎖

1.RLP17低頻滑差閉鎖——“投”;

2. 頻率滑差變化值df/dt ≧低頻閉鎖滑差定值Dfzd;

滿足以上條件,則閉鎖“低頻減載”保護,即使?jié)M足低頻減載條件,也不會動作。


RLP15低頻減載、RLP16低頻低壓閉鎖、RLP17低頻滑差閉鎖

 線路距離保護測控裝置

說明:

RLP15:低頻減載;RLP16低頻低壓閉鎖;RLP17:低頻滑差閉鎖

f:實際測得的頻率;Fdz1:低頻減載定值;Ua:A相二次電壓值;Udz3:低頻閉鎖電壓定值;df/dt:頻率滑差變化值;Dfzd:低頻閉鎖滑差定值;Tzd5:低頻減載延時。

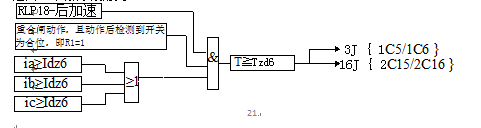

RLP21 加速保護

后加速:當線路一旦發生故障,保護有選擇性地動作,切除故障,然后重合閘進線一次重合:若為瞬時故障,則重合成功,而如果是永久性故障,則保護無選擇性地瞬時跳開斷路器,切除永久故障。

1).RLP21加速保護——“后加速”

2).三相保護電流ia、ib、ic中有一相或多相大于加速保護定值“Idz6”;

3. 重合閘—投,且重合閘保護動作,檢測到開關為合位;

當上面3個條件同時滿足后,程序開始延時,當延時大于等于整定值“Tzd6”時,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。

 線路距離保護測控裝置

RLP25過電壓保護

1.RLP21  過電壓-“投”;

2.線電壓Uab、Ubc、Uca中有一個或多個值≧ 過電壓定值(Udz4);

3.滿足以上條件持續時間≧過電壓延時(Tuzd4);

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。


RLP26低電壓保護

1.RLP22  低電壓-“投”;

2.線電壓Uab、Ubc、Uca采樣值同時≦ 低電壓定值(Udz5);

3.滿足以上條件持續時間≧低電壓延時(Tzd8);

4. 所有線電壓均≧30V;

滿足以上條件,保護立即出口3J(1C5/1C6),同時驅動事故信號繼電器16J(2C15/2C16)(直到手動復歸,繼電器才返回),面板事故燈亮。


RLP27母線絕緣監測

1).RLP23母線絕緣監測-“投”;

2).零序電壓u0≧母線絕緣監測定值Udz9;

3).零序電壓采樣延時時間≧母線絕緣監測延時(Tzd9);

滿足以上條件,保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。

說明:如“零序電壓自產”投入,則零序電壓通過三相電壓矢量和/3計算所得。


RLP29 PT斷線

1).RLP24  PT斷線-“投”;

2).線電壓Uab、Ubc、Uca中,有一線電壓采樣值 ≧ PT斷線電壓定值(Upt1),另一線電壓采樣值 < PT斷線電壓定值(Upt1);

3).滿足以上兩個條件持續時間≧PT斷線定值 Tupt1

滿足以上條件,保護即驅動告警信號繼電器15J(2C13/2C14)(直到手動復歸,繼電器才返回),面板告警燈亮。


RLP29 PT斷線閉鎖過流

1).RLP24  PT斷線-“投”;

2).  RLP25 PT斷線閉鎖過流—“投”

同時滿足以上條件,則當發生PT斷線時(滿足PT斷線條件),保護閉鎖速斷、限時速斷、過電流、加速保護(包括前加速和后加速)。


RLP31  PT失壓

1.RLP31  PT失壓-“投”;

2.線電壓Uab、Ubc、Uca都小于PT失壓定值(Upt2);

3.保護電流ia、ib、ic任何一相 ≧ 0.3A;

4.滿足以上條件持續時間≧PT失壓定值 Tupt2

滿足以上條件,裝置發生PT失壓告警,并驅動告警信號繼電器J31/32(直到手動復歸,繼電器才返回),面板告警燈亮。

PT失壓復歸條件:有1個線電壓大于等于60V,或者3個保護電流(ia、ib、ic)都<0.3A.


RLP32控制回路斷線

1.RLP27  控制回路斷線-“投”;

2.同時采集到分位、合位信號,或同時采集不到分位、合位信號,持續時間≧ 控制回路斷線延時TKZ1;

滿足以上條件,裝置發生控制回路斷線告警保護,并驅動告警信號繼電器J31/32(直到手動復歸,繼電器才返回),面板告警燈亮。


距離保護

1.啟動元件

相間距離啟動判據:

式中 Φ表示A、B、C相;iset 表示過流啟動定值;△表示突變量;QD表示啟動定值

程序中,只整定電流突變量啟動值,負序電流突變量啟動值(3I2)規定為相電流突變量啟動值的3/5,既I2規定為相電流突變量啟動值的1/5。


裝置具有智能無故障快速?gòu)?fù)歸功能,啟動元件動作后所有故障檢測元件均不啟動并持續500ms后整組復歸,保證了再次故障發生時的快速反應。若啟動元件動作后檢測元件一直動作則7S后整組復歸。

備注說明(說明書內容過多,不能全部展示,如有需求,請于公司聯系)

文章來自電力微機保護網

相關推薦

主變變壓器綜合保護測控裝置介紹2023.10.12

主變變壓器綜合保護測控裝置是用于保護和控制變壓器的設備,它可以根據變壓器的運行狀態和異常情況,采取相應的保護措施,保障變壓器的安全穩定運行。主變變壓器綜合保護測控裝置主要功能包括:1.測量和監控:裝置可以實時監測變壓器的電壓、電流、有功功率、無功功率等電參數,并將這些參數傳輸給監控系統,以便及時采取

電纜環流在線監測裝置的功能都有哪些2023.10.02

電纜環流在線監測裝置的功能有多種,以下是其中的一些主要功能:1.在線監測:可以實時監測電纜線路的金屬護層接地電流波形、幅值大小等,并能降低巡檢人員的工作強度,實現精度的檢測。2.自動報警:當接地電流瞬態升高或突變減小為零時,該裝置可以自動觸發報警功能,及時發現并報告問題。3.線纜防盜監測:如果接地線

RCX-9302 PT并列保護測控裝置說明書2020.04.17

PT保護測控裝置、PT保護裝置、PT保護

選擇電纜溫度在線監測裝置需要考慮哪些因素2023-10

在選擇電纜溫度在線監測裝置時,以下技術參數是需要考慮的:1.**測溫范圍**:應滿足實際運行中可能出現的最高溫度和最低溫度的要求。2.**測溫誤差**:測溫范圍全量程范圍內的誤差應盡可能小。3....

微機保護后臺2022-02

后臺監控系統,后臺監控

關于微機保護裝置改造問題簡單介紹2022-12

微機保護改造,繼電保護,微機保護
產品推薦
