RCX-9673C 電動機保護測控裝置說明書

更新時間:2020.04.30     作者:管理員      瀏覽次數:232

電動機保護測控裝置

液晶顯示:

UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  P  Q  COSΦ  f

ia1  ib1  ic1  ia2  ib2  ic2  i0  Ida  Idb  Idc  Iza  Izb  Izc  u2  i1  i2

說明:

UA、UB、UC:三相相電壓的一次值;

UAB、UBC、UCA:三相線電壓的一次值;

IA、IB、IC:三相測量電流的一次值;

P:三相總有功的一次值;

Q:三相總無功的一次值

COSΦ:功率因數;

f:頻率;

ia1、ib1、ic1:三相機端電流的二次值;

ia2、ib2、ic2:三相機尾電流的二次值;

i0:零序電流的二次值;

Ida  Idb  Idc:三相差動電流的二次值;

Iza  Izb  Izc:三相制動電流的二次值;

u2:負序電壓二次值;

i1、i2:正序電流、負序電流。

說明:過流保護,過熱保護計算,正負序電流計算均采用機端電流。


1.裝置說明

1.1保護功能:

1)差動速斷        (跳閘)

2)比率差動        (跳閘,CT斷線閉鎖)

3)差流越限告警    (告警)

4)CT斷線         (告警)

5)速斷            (跳閘)

6)限時速斷        (跳閘)

7)過電流          (跳閘,低壓閉鎖)

8)過流反時限      (跳閘,一般/非常/極端可選)

9)過負荷          (告警/跳閘可選)

10)堵轉保護        (跳閘)

11)負序I段        (跳閘)

12)負序II段        (告警/跳閘可選)

13)負序II段反時限  (跳閘,一般/非常/極端可選)

14)零序過流        (告警/跳閘可選)

15)過熱保護報警    (告警)

16)過熱保護跳閘    (跳閘)

17)頻率過高        (跳閘)

18)低頻減載        (跳閘)

19)過電壓          (跳閘)

20)低電壓          (告警/跳閘可選)

21)母線絕緣監測    (告警/跳閘可選)

22)PT斷線         (告警,發生斷線時,低壓閉鎖電流保護無效)

23)PT失壓         (告警,發生失壓時,低壓閉鎖電流保護無效)

24)系統失電        (告警/跳閘可選)

25)控制回路斷線    (告警)

26)非電量保護      (溫度升高-告警;溫度過高-跳閘;)

27)電氣事故        (告警/跳閘可選)

1.2 開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排:

“1”:R1開關合位信號;          “2”:R2 開關分位信號;

“3”:R3 溫度過高;             “4”:R4溫度升高;

“5”:R5電氣事故;              “6”:R6備用;

“7”:R7手動合閘信號;          “8”:R8遙控允許信號;

“9”:R9手動分閘信號;    “A”~“E”:R10~R14備用;

1.3開出

123456789ABC

000000000000

上一排對應下一排的

“1”:1J(C4/C6) 配置出口1;             “2”:2J(C5/C6) 配置出口2;

“3”:3J(C7/C8) 配置出口3;             “4”:4J(C9/C10) 配置出口4;

“5”:5J(C11/C12) 配置出口5;           “6”:6J(C13/C14) 配置出口6;

“7”:7J(C15/C16) 配置出口7;           “8”:8J(C17/C18) 配置出口8;

“9”:9J配置出口9;                  “A”:10J配置出口10;

“B”:11J(C1/C3) 配置出口11;           “C”:12J(C2/C3) 配置出口12;

說明:做開出試驗時,密碼是:2000

1.4出口類型

開出類型

123456789ABC

000000000011

0=跳閘 1=信號

出廠時默認11J、12J為信號出口,其它出口均為跳閘類型出口,可以改變繼電器出口類型,一般情況客戶無需改變,我們出廠已經設置好。

1.5開出配置

一般情況客戶無需改變,我們出廠已經設置好。出廠默認的出口見保護原理部分。

1.6采樣數值(都是二次值)

Uab 、Ubc、Uca 均為線電壓;

ia1  A相機端保護電流的二次值、

ib1  B相機端保護電流的二次值

ic1  C相機端保護電流的二次值

ia2  A相機尾保護電流的二次值

ib2  B相機尾保護電流的二次值

ic2  C相機尾保護電流的二次值

i0   零序電流

Ia  A相測量電流

Ib  B相測量電流

Ic  C相測量電流

相位以機端保護A相電流ia1為基準。

說明:進入采樣數值界面后,可以按向左按鍵進行通道校準,進入到校準界面后,按左右鍵調到需要校準的通道,再按上下按鍵調節系數,校準完按確定鍵,輸入密碼1000再按確定鍵就可保存。

1.7 測量監視

1.測量一次值 : UA  UB  UC  IA  IB  IC  ΣP  ΣQ  COSΦ  f

2.測量二次值 :

Ua  Ub  Uc  Ia  Ib  Ic   Pa  Pb  Pc  Qa  Qb  Qc  ΣP  ΣQ  COSΦ  f

1.8出廠設置

如果PT為Y接法,則

05: Line:1.3(3)  電流如為2相,設為1.32,如為3相,設為1.33。

07:disp1設為163.83    08:disp2設為655.35  —— 出廠前已設好,不要改。


如果PT為VV接法,則

05:Line:1.2(3)     電流如為2相,設為1.22,如為3相,設為1.23。

07:disp1設為163.44   08:disp2設為573.43  —— 出廠前已設好,不要改。


出廠設置中07.

Disp1“滾動顯示項目選擇”的值,即液晶上顯示項目,設置如下:

序號

顯示項目

設置值

序號

顯示項目

設置值

1

UA

0.01

9

IC

2.56

2

UB

0.02

10

P

5.12

3

UC

0.04

11

Q

10.24

4

UAB

0.08

12

COSΦ

20.48

5

UBC

0.16

13

f

40.96

6

UCA

0.32

14

Heat

81.92

7

IA

0.64

15

-

163.84

8

IB

1.28

16

-

327.68

序號

顯示項目

設置值

序號

顯示項目

設置值

1

ia1

0.01

9

Idb

2.56

2

ib1

0.02

10

Idc

5.12

3

ic1

0.04

11

Iza

10.24

4

ia2

0.08

12

Izb

20.48

5

ib2

0.16

13

Izc

40.96

6

ic2

0.32

14

u2

81.92

7

i0

0.64

15

i1

163.84

8

Ida

1.28

16

i2

327.68

1.9裝置通訊:

1).通訊接口:

1路以太網口。

1路485口。

1路B碼對時口(也可作為第2路485通訊口)。

2).通訊規約:IEC60870-5-103通訊規約, MODBUS RTU規約。


2.功能菜單

保護序號

代號

保 護 名 稱

整定方式

備注

01

RLP01

差動速斷

投/退

電機啟動后投入

02

RLP02

比率差動

投/退

電機啟動后投入

03

RLP03

差流越限告警

投/退


04

RLP04

CT斷線

投/退


05

RLP05

CT斷線閉鎖差動

投/退


06

RLP06

速斷

投/退


07

RLP07

限時速斷

投/退

電機啟動后投入

08

RLP08

過電流

投/退

電機啟動后投入

09

RLP09

低壓閉鎖過電流

投/退


10

RLP10

過流反時限

一般/非常/極端/退出

電機啟動后投入

11

RLP11

過負荷

告警/跳閘/退出

電機啟動后投入

12

RLP12

堵轉保護

投/退

電機啟動后投入

13

RLP13

負序I段

投/退


14

RLP14

負序II段

告警/跳閘/退出


15

RLP15

負序II段反時限

一般/非常/極端/退出


16

RLP16

零序過流

告警/跳閘/退出


17

RLP17

過熱保護報警

投/退

詳見下面?zhèn)渥?/span>

18

RLP18

過熱保護跳閘

投/退


19

RLP19

頻率過高

投/退


20

RLP20

低頻減載

投/退


21

RLP21

過電壓

投/退


22

RLP22

低電壓

告警/跳閘/退出


23

RLP23

PT斷線

投/退


24

RLP24

PT失壓

投/退


25

RLP25

溫度升高

投/退


26

RLP26

溫度過高

投/退


27

RLP27

電氣事故

告警/跳閘/退出


28

RLP28

系統失電

告警/跳閘/退出


29

RLP29

控制回路斷線

投/退


定值序號

代號

定  值  名  稱

整定菜單

整定值說明

備注

00


保護定值套數

1~3



01

Kv1

一次PT變比/10

0.01~300.00

PT變比值/10


02

Ki1

一次CT變比/10

0.01~300.00

CT變比值/10


03

Icddz

差動速斷定值

1-50



04

Icdqd

差動電流啟動定值

0.1-5

啟動電流門檻值


05

Igd

拐點定值

0.1-5

可整為:0.8~1*Ie


06

Kb1

比率差動制動系數

0.1-0.5

一般設定為:0.5


07

Ictdx

CT斷線定值

0-30



08

Tctdx

CT斷線延時

0-100s



09

Tqd

電動機啟動時間

0~300s



10

Ie

電動機額定電流

0.1~10A



11

Idz0

速斷定值

0.1~100A



12

Idz1

限時速斷定值

0.1~100A



13

Tzd1

限時速斷延時

0~100s



14

Idz2

過電流定值

0.1~100A



15

Tzd2

過電流延時

0~100s



16

Ubsqd

低壓閉鎖過流定值

0~100V



17

Idz3

過負荷定值

0.1~100A



18

Tzd3

過負荷延時

0~100s



19

Idz4

堵轉電流定值

0.1~100A



20

Tzd4

堵轉延時

0~100s



21

I2zd1

負序過流I段定值

0.1~100A



22

T2zd1

負序過流I段延時

0~100s



23

I2zd2

負序過流II段定值

0.1~100A



24

T2zd2

負序過流II段延時

0~100s



25

I0dz1

零序過流

0.01~100A



26

T0dz1

零序過流延時

0~100s



27

K2

負序電流發熱系數

2~10



28

Heat

發熱時間常數

0~100


29

Cool

散熱時間常數

0~100

1-5倍HEAT,


30

GRBJ

過熱報警水平

0.30~1.00

%


31

Fdz1

頻率過高定值

35~65Hz



32

Tfzd1

頻率過高延時

0~100s



33

Fdz2

低頻減載定值

35.0~65Hz



34

Tfzd2

低頻減載延時

0~100s



35

Udz1

過電壓定值

50~200V



36

Tuzd1

過電壓延時

0~100s



37

Udz2

低電壓定值

30~100V



38

Tuzd2

低電壓延時

0~100s



39

Upt1

PT斷線定值

10~90V



40

Tupt1

PT斷線延時

0~100s



41

Upt2

PT失壓定值

1~30V



42

TUpt2

PT失壓延時

0~100s



43

Tkzdx

控制回路斷線延時

0~100s



3.保護功能

說明:速斷、限時速斷、過電流、低壓閉鎖過流、過流反時限、過負荷、零序過流、低頻減載、過電壓、低電壓、母線絕緣監測、PT斷線、PT失壓、控制回路斷線、系統失電,這些保護功能和線路保護的原理一樣,請參考線路保護原理部分。

堵轉保護、負序I段、負序II段、負序II段反時限、過熱保護報警、過熱保護跳閘、頻率過高、溫度升高、溫度過高,這些保護功能和9673的保護原理一樣,請參考9673。

電動機保護裝置

差動速斷

1).RLP01  差動速斷-“投”;

2).差動電流Ida、Idb、Idc任何一相≧ 差動速斷定值(Icddz);

3).電動機啟動完成。

滿足以上條件,保護立即出口C7/8、C9/10、C11/12,同時驅動事故信號繼電器C1/C3(直到手動復歸,繼電器才返回),面板事故燈亮。

說明:差動速斷返回值為差動速斷定值的9/10。

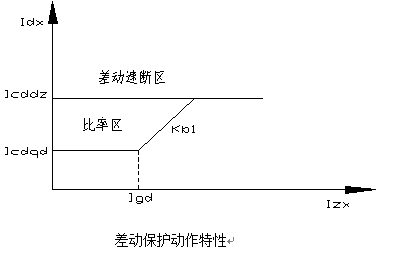

比率差動

1).RLP02  比率差動-“投”;

2).動作判據為:當制動電流Izx小于拐點電流Igd時, Idx>Icdqd

當制動電流Izx大于或等于拐點電流Igd時

Idx-Icdqd>(Izx-Igd)*Kb1

其中:  Idx=︱ix1+ix2︱;Izx=︱ix1-ix2︱/2    x=a,b,c     ——矢量計算

即:Ida=|ia1+ia2|, Idb=|ib1+ib2|,Idc=|ic1+ic2|       ——矢量計算

Iza=|ia1-ia2|/2, Izb=|ib1-ib2|/2,Izc=|ic1-ic2|/2  ——矢量計算

Kb1為比率制動系數;

Idx是A相或B相或C相的差動電流;

Izx是A相或B相或C相的制動電流;

4). 如果投入了RLP05 CT斷線閉鎖比率差動,則需瞬時CT斷線未閉鎖。

瞬時CT斷線判斷條件:

下列3種情況下,滿足其中一個條件,則不進行瞬時CT斷線判斷

(1).啟動前最大相電流小于0.2Ie

(2).啟動后最大相大于1.2Ie

(3).啟動后任一側電流比啟動前增加

同時滿足下列兩個條件,判斷為瞬時斷線

(1).一相或兩相電流小于0.3A

(2).其他兩相或一相電流與啟動前一致。

5).電動機啟動完成。

6).差動速斷未動作。

如果滿足以上條件,保護立即出口C7/C8、C9/10、C11/12,同時驅動事故信號繼電器C1/C3(直到手動復歸,繼電器才返回),面板事故燈亮。

比率差動返回條件:差動電流≦差動電流啟動定值的9/10

差流越限告警

1.RLP03  差流越限告警-“投”;

2.差動電流Idx > Icdqd/2  (x=a,b,c)

3. 差動速斷,比率差動未動作

4. 延時時間大于10S

滿足以上條件,裝置發出差流越限告警 并驅動告警信號繼電器C2/C3(直到手動復歸,繼電器才返回),面板告警燈亮。


CT斷線

1.RLP04  CT斷線-“投”;

2.機端電流和機尾電流中的最大電流大于CT斷線定值Ict1,同時最小電流小于CT斷線定值Ictdx。

延時Tctdx時間后保護即驅動告警信號繼電器C2/C3(直到手動復歸,繼電器才返回),面板告警燈亮。


CT斷線閉鎖差動

1.RLP05  CT斷線閉鎖差動-“投”;

2.同時投“比率差動”。

當發生瞬時CT斷線時,比率差動保護被閉鎖。


電機啟動、停機判斷

1.電動機啟動條件

當三相保護電流(機端電流)中有一相電流大于額定電流值的0.2倍時,裝置開始啟動計時,并在裝置上顯示“電機啟動。。。”。當計時時間大于電機啟動時間后,置位啟動完成標志,液晶右上角顯示“M”圖標,并開放差動速斷、比例差動、限時速斷,過電流,過流反時限 過負荷、堵轉 保護。

2.電動機停機的判斷條件為

①斷路器分位即 開入量1=0,開入量2=1.

②三相電流(機端電流)均小于100mA

滿足以上條件,裝置判斷電機狀態為停機,液晶上顯示的“M”圖標消失


電氣事故

1.RLP27  電氣事故-“告警/跳閘”;

2. R5為1;

滿足以上條件,若投“跳閘”保護立即出口C7/C8、C9/C10、C11/C12,同時驅動事故信號繼電器C1/C3(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”保護即驅動告警信號繼電器C2/C3(直到手動復歸,繼電器才返回),面板告警燈亮。


熱復歸:當開入量R6=1時,液晶上顯示的熱積累值會清零,此開入量?jī)H用于調試場合。


4.裝置功能圖紙

交流回路

控制回路

通訊回路

端子

定義

說明

端子

定義

說明

端子

說明

端子

說明

Z1

Ua*

母線

電壓

F1

Ub*

母線

電壓

P1

工作正電源

T1

485A

Z2

Uc*

F2

Un

P2

工作負電源

T2

485B

Z3

Ia*

測量電流

輸入

F3

Ia

測量電流輸出

P3

裝置接地

T3

IRIG-B+

Z4

Ib*

F4

Ib

P4

控制負電源

T4

IRIG-B-

Z5

Ic*

F5

Ic

P5

控制正電源

T5

備用

Z6

ia1*

機端

電流

輸入

F6

ia1

機端

電流

輸出

P6

合閘回路

T6

備用

Z7

ib1*

F7

ib1

P7

合閘線圈HQ

T7

裝置失電(常閉點輸出)

Z8

ic1*

F8

ic1

P8

跳閘回路

T8

Z9

io*

零序

F9

io

電流

P9

跳閘線圈TQ


Z10

ia2*

機尾

電流

輸入

F10

ia2

機尾

電流

輸出

P10

TWJ至HQ

Z11

ib2*

F11

ib2

繼電器出口

開入量采集

Z12

ic2*

F12

ic2

裝置接線說明

端子

說明

端子

說明

1.以上接線為標準的接線方式;

2.若電壓采用V-V接線,則Ua*接Z1、Ub*接F1、Uc*接Z2即可。

3.若電流為二只互感器,則B相電流位置不接線,即Z4/F4、Z7/F7與Z11/F11空著即可。

4.若沒有零序電流互感器,則i0位置不接線,即Z9/F9空著即可。

5.若保護裝置使用交流供電,則P1/P5接火線,P2/P4接零線。

6.備用繼電器出口都沒有定義,特殊要求看廠家提供的圖紙上定義。

7.開入量R1/R2/R3/R4/R5已經定義,R14之前其它為一般開入量,沒有特殊定義。



C1

事故信號端

R1

合位信號備用

C2

告警信號端

R2

分位信號備用

C3

信號公共端

R3

溫度過高跳閘

C4

遙控跳閘端

R4

溫度升高告警

C5

遙控合閘端

R5

電氣事故

C6

遙控公共端

R6

熱復歸

C7

保護跳閘

出口1

R7

手動合閘信號

C8

R8

遙控允許信號

C9

保護跳閘

出口2

R9

手動跳閘信號

C10

R10

備用開入量

C11

保護跳閘

出口3

R11

備用開入量

C12

R12

備用開入量

C13

備用

繼電器出口

R13

備用開入量

C14

R14

備用開入量

C15

備用

繼電器出口

R15

開入內供正電

C16

R16

開入量公共端

C17

備用

繼電器出口


C18

文章來自電力微機保護網

相關推薦

變電站二次安防是什么2024.08.12

變電站二次安防,即變電站二次系統安全防護,是為了防范黑客及惡意代碼等對電力二次系統的攻擊侵害,以及由此可能引發的電力系統事故,所建立的防護系統體系。這一體系旨在保障電力系統的安全穩定運行,抵御各種形式的惡意破壞和攻擊,特別是集團式攻擊,以防止導致一次系統事故或大面積停電事故,以及二次系統的崩潰或癱瘓

母聯備自投的原理是什么2022.01.24

備自投,備自投保護裝置,備自投裝置

常見的主變變壓器保護都有哪些?2020.06.04

主變變壓器保護功能

發電機大軸接地碳刷為什么不會發生轉子一點接地報警呢?2021-12

發電機轉子接地,發電機保護,發電機轉子接地保護裝置

微機保護裝置動作后應該如何處理2022-02

微機保護,繼電保護,微機綜保

煤礦項目防爆苯胺認證是什么東西?2023-08

煤礦項目防爆苯胺認證是一種評估防爆型苯胺裝置的認證過程,以確保其符合特定的安全和性能標準。以下是該認證過程的一些關鍵方面: 1.依據標準:認證過程會依據相關的安全標準和規范,例如GB3...
產品推薦
