RCX-?9692主變差動保護測控裝置說明書

更新時間:2020.04.14     作者:管理員      瀏覽次數:310


(一).裝置說明

01.輸出

FEDCBA9876543210

0000000000000000

上一排對應下一排的

0”對應位置為:備用出口;       1”對應位置為:備用出口;

2”對應位置為:差動保護出口;   3”對應位置為:差動保護出口;

4”對應位置為:差動保護出口;   5”對應位置為:非電量保護出口;

6”對應位置為:非電量保護出口; 7”對應位置為:非電量保護出口;

9”對應位置為:事故信號;       A”對應位置為:告警信號;



02.采樣數值通道

高壓側IA相電流、     (1) 低壓側IA相電流;

高壓側IB相電流、     (3) 低壓側IB相電流;

高壓側IC相電流、     (5) 低壓側IC相電流;

備用、                (7) 備用;

備用、                (9) 備用;

備用;                (B) 備用

備用;



03.液晶上顯示項目設置如下

序號

顯示項目

設置值

序號

顯示項目

設置值

1

DIa

0.01

8


1.28

2

DIb

0.02

9


2.56

3

DIc

0.04

10


5.12

4


0.08

11


10.24

5


0.16

12


20.48

6


0.32

13


40.96

7


0.64

14





根據實際情況整定,一般出廠已整定,無需再整定。



(二).功能菜單

保護序號

代號

投退說明

01

RLP1

差動速斷

投入/退出

根據現場運行狀況選用

02

RLP 2

比率差動

投入/退出

根據現場運行狀況選用

03

RLP 3

Y/△變換

投入/退出

投:星型接法;退:三角形接法

04

RLP 4

CT斷線閉鎖差動

投入/退出

一般情況下都是“退”

05

RLP 5

主變重瓦斯

投入/退出

根據現場運行狀況選用

06

RLP 6

有載調壓重瓦斯

投入/退出

根據現場運行狀況選用

07

RLP 7

主變輕瓦斯

投入/退出

根據現場運行狀況選用

08

RLP 8

有載調壓輕瓦斯

投入/退出

根據現場運行狀況選用

09

RLP 9

壓力釋放

投入/退出

根據現場運行狀況選用

10

RLP 10

溫度過高報警

投入/退出

根據現場運行狀況選用

11

RLP 11

溫度過高跳閘

投入/退出

根據現場運行狀況選用

12

RLP 12

溫度升高

投入/退出

根據現場運行狀況選用

13

RLP 13

油位高

投入/退出

根據現場運行狀況選用

14

RLP 14

油位低

投入/退出

根據現場運行狀況選用

15

RLP 15

延時CT斷線

投入/退出

根據現場運行狀況選用

32

RLP32

錄波

投入/退出




保護定值

定值序號

代號



整定菜單

整定值請修改為

01

Kih2

高壓側額定電流

1~10A

可根據現場情況整定

02

Kil2

低壓側額定電流

1~10A

可根據現場情況整定

03


備用



04

Isdzd

差動電流速斷定值

1~15

高壓側額定電流倍數

05

Icdqd

差動電流啟動定值

0.1~2.5

高壓側額定電流倍數

06

Kb1

比率差動制動系數

0.2~0.85

建議:0.5

07

Kxb

二次諧波制動系數

0.05~0.45

建議:0.2

08

dxbj

CT斷線計算系數1

0.15

不用更改

09

dxlset

CT斷線計算系數2

0.2

不用更改

10

dxhset

CT斷線計算系數3

1.2

不用更改

11

dxmines

CT斷線計算系數4

0.05

不用更改

12

I1qdzd

差流突變量啟動值

0.01~3A

一般整定為:0.1~0.5A



(三).保護動作原理



縱聯差動速斷保護

縱聯差動速斷保護實質上為反映變壓器兩側電流差而快速動作的保護,用以保證在變壓器內部發生嚴重故障或變壓器外部兩側CT間短路時而快速動作于跳閘。保護動作判據為:

Icd >Isd

式中:Icd為兩側同相CT間實際差動電流,Isd為差動速斷電流設定值;

三相中任一相滿足Icd >Isd 差動保護即動作出口跳主變側所有開關。

實際運行中差動電流=  Ih * cosφ1 + IL*Ljx*cosφ2   式中:

Ljx(低壓側不平衡系數)= Ie2h(高壓側二次額定電流)/ Ie2l(低壓側二次額定電流)

cosφ1為高壓側的實際角度;cosφ2為低壓側的實際角度。



二次諧波制動的比率差動保護(帶CT斷線閉鎖功能)

該保護采用分相式,即A、B、C任一相保護動作均出口,以下判據均以一相為例。

當以下各式同時成立時比率差動元件保護動作


1586786978(1)




其中:Ih、Il分別為高、低壓側電流,

sd為差動速斷設定值;Icdqd為差動保護門坎定值;

zd為制動電流;二卷變壓器取兩側電流平均值;三圈變壓器取故障項的最大值;

      為差動電流的二次諧波分量;Icd為差動電流的基波分量;

2 為二次諧波制動系數;

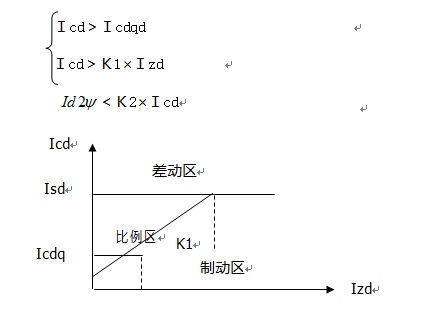

1)  比率制動的差動保護:采用常規比率差動保護、利用二次諧波制動的原理,能可靠地躲過差動回路中的不平衡差動電流及勵磁涌流的影響。其動作方程如下:

    IcdIcdqd    IcdK1*Izd   (兩者是或門關系)

式中:Icd為差動電流,Izd為制動電流,K1為比率制動系數。Icdqd差動電流門檻定值。

對于雙圈變壓器:Icd| IhIL |    Izd| IhIL |2

調試中的簡單計算:

如果比例差動動作,則 Icd| IhIL | > Icdqd;

同時滿足:Icd| IhIL | > K1*Izd = K1* | IhIL |2

上式是考慮到矢量計算,如果僅計算數值,假設高、低壓側相位正好相差180度;

則上不等式為:Icd| Ih - IL | > Icdqd;

Icd| Ih - IL | > K1*Izd = K1* | Ih + IL |2

方式一:若 Ih > IL ;

則滿足:Ih > IL +cdqd;Ih > IL*2+ K1/2- K1)比率差動才會動作;

方式二:若 Ih < IL ;

則滿足:IL > Ih +cdqd;IL > Ih*2+ K1/2- K1)比率差動才會動作;

2)  二次諧波制動的比例差動保護

    為了躲過變壓器合閘瞬間的勵磁涌流,本裝置利用二次諧波作為勵磁涌流閉鎖判據,動作方程為: <K2×Icd   式中A、BC三相差動電流的二次諧波,為對應的三相差動電流,K2為二次諧波制動系數。只要有任一相滿足上述條件,則閉鎖三相比率差動保護。



③主變差動保護各側電流相位差及平衡補償

1)  主變各側電流互感器二次均采用星型接線,其二次電流直接接入裝置,從而簡化了CT二次接線,增加了電流回路可靠性,電流互感器各側極性都以指向主變?yōu)橥瑯O性端。

2)  主變各側CT二次電流相位由軟件自校正,凡是Y/△接線方式,其Y側電流均須校正相位。對于yd11接線,角度校正方法是:高壓側加入三相電流,投入差動保護裝置 Y/△”變換后,輸出的三相電流如下:

式中YCT二次電流, 為校正后的各相電流

說明:

1).投入“Y/△”后,高壓側的三相電流相位都在原來的相位基礎上逆時鐘方向偏轉了300。偏轉后的角度正好與低壓側的角度相反。

2).投入“Y/△”后,高壓側的三相電流幅值都在原來的幅值基礎上擴大了√3倍,在輸出后,軟件做了處理,即除以√3倍。



  CT斷線

為防止CT繼線時,保護誤動作,裝置用軟件設置了延時CT斷線報警及瞬時CT斷線閉鎖保護功能。

1) 延時CT斷線報警:當任一相差流大于0.15Ie的時間超過10秒時發出CT斷線告警信號,但不閉鎖差動保護。這也兼起保護裝置交流采樣回路的自檢功能。

    2)  瞬時CT斷線報警:在故障測量程序中進行,滿足下述任一條件不進行該CT斷線判別:

        起動前某側最大相電流小于0.2Ie;    起動后最大相電流大于1.2Ie。

    3) 某側電流同時滿足下列條件認為是CT斷線:

      只有一相電流為零;其它相電流與起動前電流相等。



(四).裝置功能圖紙

RCX-9692裝置端子圖說明

交流回路

控制回路

通訊回路

端子

定義

說明

端子

定義

說明

端子

說明

端子

說明

Z1

IAh*

高側

電流

F1

IAh

高側

電流

P1

工作正電源

T1

485A

Z2

IBh*

F2

IBh

P2

工作負電源

T2

485B

Z3

ICh*

F3

ICh

P3

裝置接地



Z4



F4



P4




Z5



F5



P5




Z6



F6



P6




Z7



F7



P7




Z8



F8



P8




Z9

IAl*

低側

電流

F9

IAl

低側

電流

P9




Z10

IBl*

F10

IBl

P10




Z11

ICl*

F11

ICl

繼電器出口

開入量采集

Z12



F12



裝置接線說明

端子

說明

端子

說明

1. 以上接線為標準的接線方式;

2. 若保護裝置使用交流供電,則P1接火線,P2接零線。

3. 備用繼電器出口都沒有定義,特殊要求看廠家提供的圖紙上定義。

4.備用開入量,沒有特殊定義。

C1

事故信號端

R1

備用開入量

C2

告警信號端

R2

備用開入量

C3

信號公共端

R3

備用開入量

C4

備用

R4

備用開入量

C5

備用

R5

本體重瓦斯

C6

備用

R6

有載重瓦斯

C7

差動出口

跳高壓側

R7

備用開入量

C8

R8

本體輕瓦斯

C9

差動出口

跳低壓側

R9

有載輕瓦斯

C10

R10

溫度過高

C11

差動出口

跳備用側

R11

溫度升高

C12

R12

壓力釋放

C13

非電量

跳高壓側

R13

油位高

C14

R14

油位低

C15

非電量

跳低壓側

R15

開入內供正電

C16

R16

開入量公共端

C17

非電量

跳備用側



C18





說明:

1.開入量接入均為空接點接入,裝置內部提供電源。

2.備用開入量即是保護裝置沒有特殊定義的開入量采集信號,當采集到時,對應的開入量中由“0變成“1;一般在監控系統的主機上明確定義開入量的具體名稱,可采集:刀閘接地位置信號、開關位置信號、開關輔助觸點信號等。
